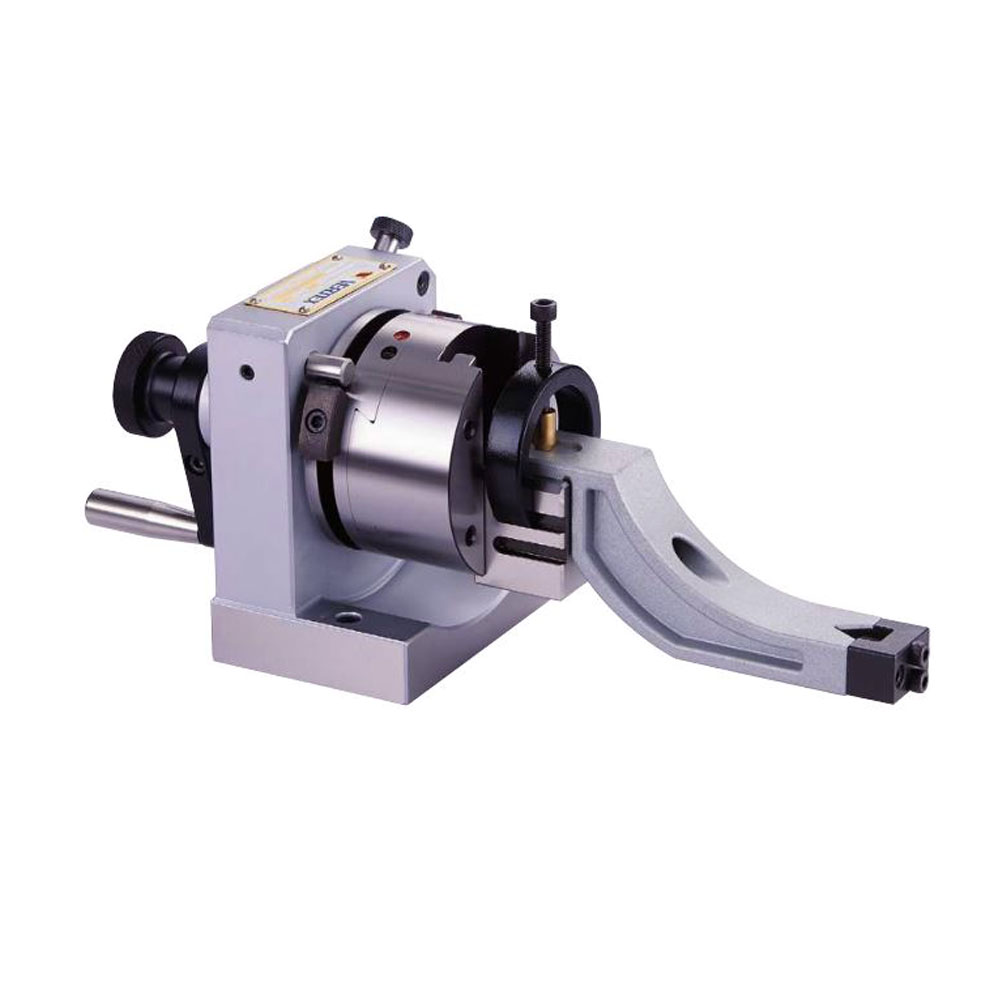

VERTEX V-PB ชุดเครื่องเจียรปลายพั้นช์ เลื่อน 2 ทาง

Name: VERTEX V-PB ชุดเครื่องเจียรปลายพั้นช์ เลื่อน 2 ทาง
SKU: 2001-001
Price: 33600.00 THB
Availability: InStock

• เครื่องเจียรปลายพั้นช์รุ่นเลื่อน 2 ทาง
• สำหรับการแต่งปลายพั้นและแต่งหินเจียรเป็นรูปร่างต่างๆ พินและอิเล็คโทรด EDM โดยวางบนแท่นแม่เหล็กของเครื่องเจียรนัยราบ
• ล็อคชิ้นงานด้วย V Block ปรับขึ้นลงได้ (2 ways)
• มาพร้อมแขนจับเพชรแต่งหิน ให้เป็นองศา หรือ R
• สินค้าคุณภาพจากใต้หวัน

รหัสสินค้า: 2001-001 หมวดหมู่: ชุดเจียรนัยปลายพั้นซ์ Brands: VERTEX

~~56,000.00฿~~ 33,600.00฿ ราคายังไม่รวมภาษี

Compare

Product Description

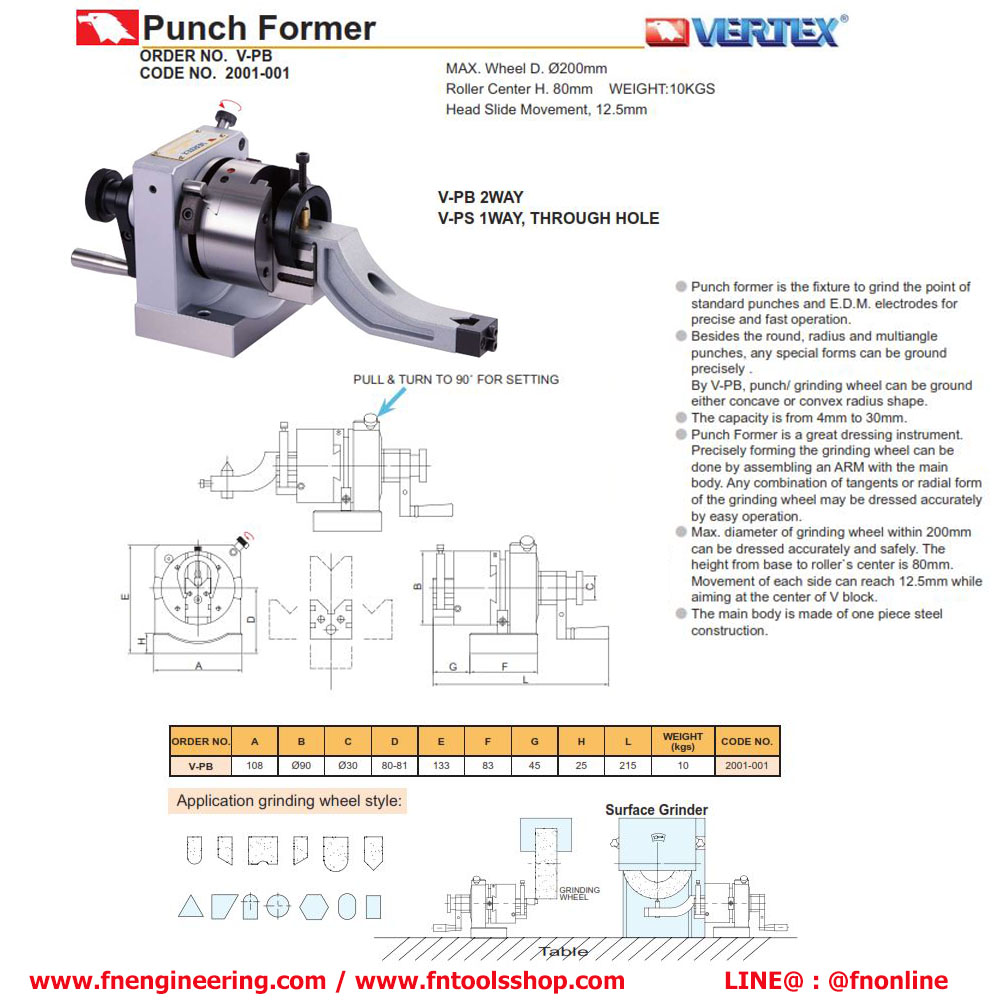

VERTEX V-PB ชุดเครื่องเจียรปลายพั้นช์ เลื่อน 2 ทาง

Code : 2001-001

• Punch Former V-PB 2 WAY
• Max.Wheel D. Ø200 mm
• Roller Center H. 80 mm
• Head Slide Movement, 12.5 mm

Specifications ข้อมูลจำเพาะ

• V-Block Holding Capacity : Ø 4 – 30 mm.
• Maximum Wheel Dressing ขนาดหินเจียร : Ø 200 mm.
• Center Height ความสูงศูนย์ : 80-81 mm.
• Weight น้ำหนัก : 10 kg.

• Punch former is the fixture to grind the point of standard punches and E.D.M. electrodes for precise and fast operation.

• Besides the round, radius and multiangle punches, any special forms can be ground precisely.

• By using this attachment, it can be ground either concave or convex radius shape.

• The capacity is from 4mm to 30mm.

• Punch Former is the great dressing instrument.

• Precisely forming the grinding wheel can be done by assembling an ARM with the main body. Any combination of tangents or radil form of the grinding wheel may be dressed accurately by easy operation.

• Max.diameter of grinding wheel within 200mm. can be dressed accurately and safely.

• The height from base to roller’s center is 80 mm.Movement of each side can reach 12.5mm while aiming at the center of V block.

• The main body may be of one piece steel construction.
