TSK6″ โต๊ะหมุนเอียงองศา โต๊ะหมุนงานแนวตั้งและแนวนอน 150MM.(6″)

TSK6″ โต๊ะหมุนเอียงองศา โต๊ะหมุนงานแนวตั้งและแนวนอน 150MM.(6″)

Code : TSK6″

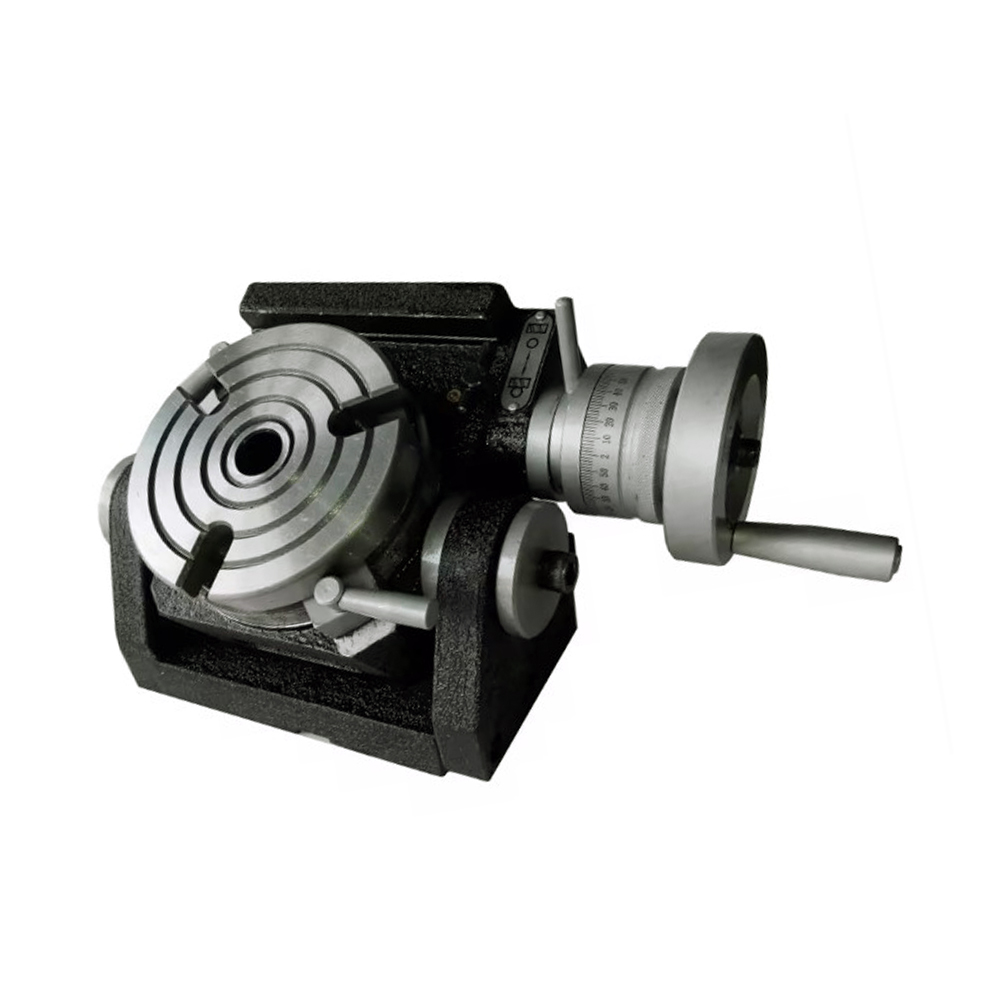

• Universal Tilting Rotary Table

• โต๊ะหมุนเอียงรุ่น TSK ใช้เป็นอุปกรณ์เสริมหลักสำหรับงานกัดงานคว้านและงานเจาะ
• สามารถใช้สำหรับการกัดรูเอียง หรือรูผิวและรูมุมในชุดเดียวได้ นอกจากนี้ยังออกแบบมาเพื่อการใช้งานในแนวตั้งเพื่อทำงานที่ศูนย์กลางที่มีผลิตภัณฑ์ลดราคา
• โต๊ะสามารถปรับเอียงได้ตั้งแต่ 0° ถึง 90° และล็อกได้
• มีขอบเหล็กพิเศษสำหรับเชื่อมต่อหัวจับแบบเลื่อนและบรรจุแยกต่างหาก
• สำหรับคำสั่งซื้อพิเศษ แผ่นแยกเสริมจะช่วยให้ผู้ปฏิบัติงานสามารถแบ่งพื้นผิวการจับยึดที่หมุนได้ 360 องศาออกเป็น 2 ถึง 66 ส่วน และยังสามารถแบ่งออกเป็น 67 ส่วน โดยแบ่งเป็น 2, 3 และ 5 ส่วน รวมทั้งสิ้น 132 ส่วน

Specifications ข้อมูลจำเพาะ

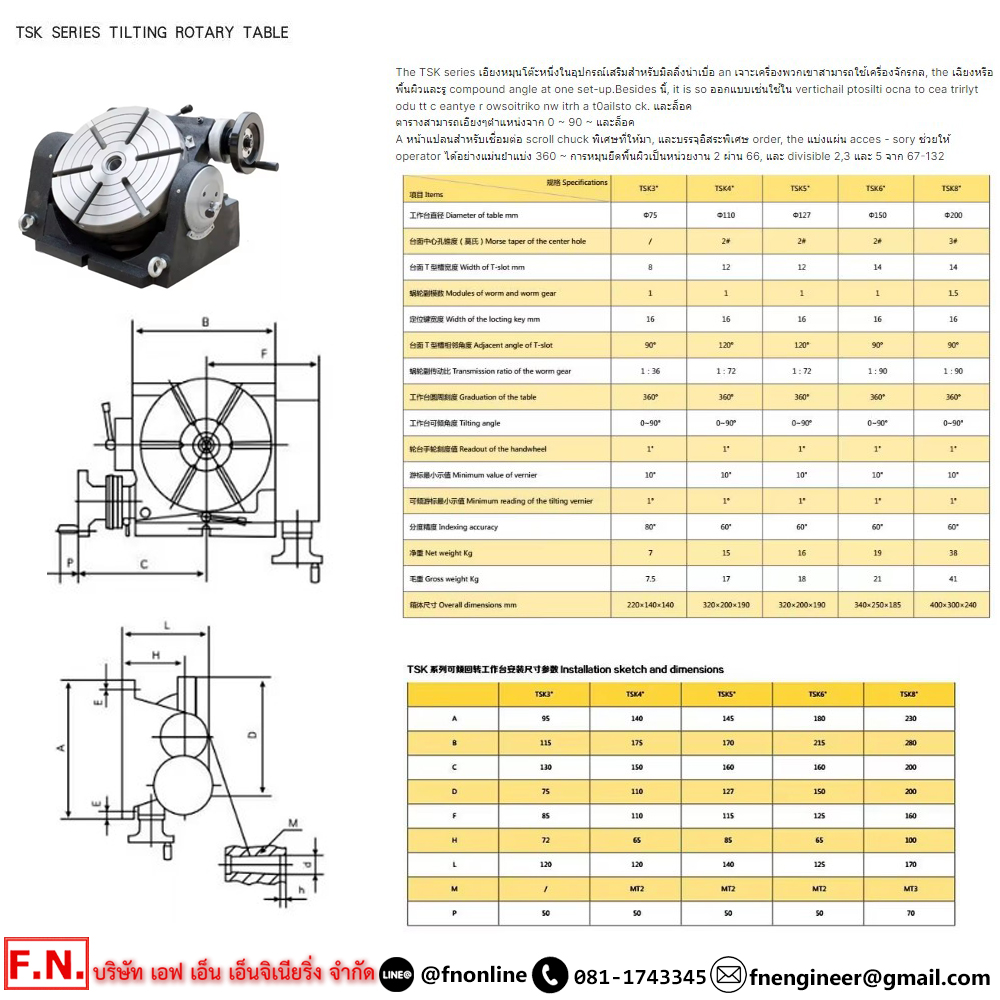

• Dimension
• A : 180 mm
• B  : 215 mm
• C :  160 mm
• D  : 150 mm
• F  : 125 mm
• H  : 65 mm.
• L  : 125 mm
• M  : MT2
• ขนาดของโต๊ะทำงาน : Ø150 mm.
• มอร์สเทเปอร์รูกลาง : 2#
• ความกว้างของ T-Slot : 14 mm.
• โมดูลของเกียร์หนอน : 1
• ความกว้างของกุญแจ : 16
• มุมที่อยู่ติดกันของตาราง T-SLOT : 90°
• Graduation of the table : 360°
• อัตราทดเกียร์ : 1:90
• มุมเอียง : 0°~90°
• Handwheel reading : 1°
• Minimum value of vernier : 10″
• Minimum reading tilting vernier : 1″
• Gross weight. 21 kg
