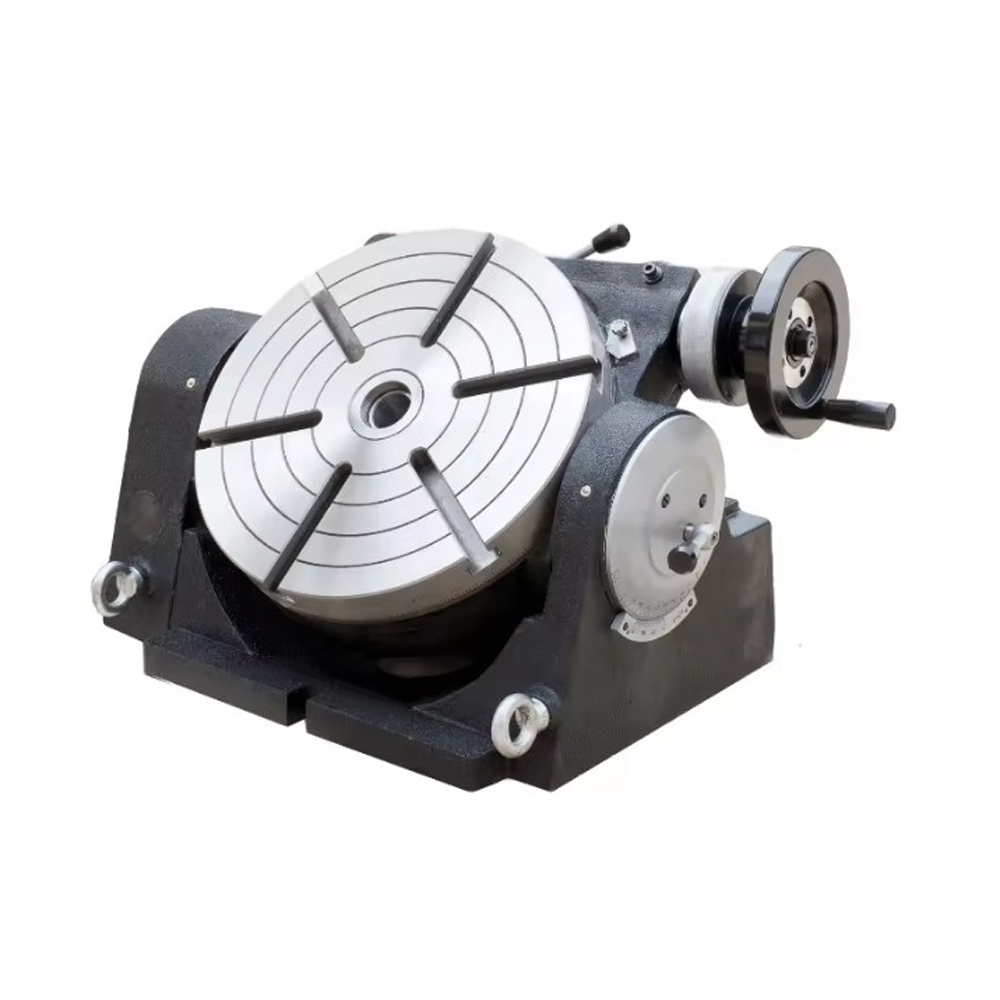

TSK250 โต๊ะหมุนเอียงองศา โต๊ะหมุนงานแนวตั้งและแนวนอน 250MM.(10″)

TSK250 โต๊ะหมุนเอียงองศา โต๊ะหมุนงานแนวตั้งและแนวนอน 250MM.(10″)

Code : TSK250

• Universal Tilting Rotary Table

• โต๊ะหมุนเอียงซีรีส์ TSK ใช้เป็นอุปกรณ์เสริมหลักสำหรับงานกัด เจาะ และเจาะ
• สามารถใช้สำหรับการกัดรูเอียง หรือรูผิวและรูมุมในชุดเดียวได้ นอกจากนี้ยังออกแบบมาเพื่อการใช้งานในแนวตั้งเพื่อทำงานที่ศูนย์กลางที่มีผลิตภัณฑ์ลดราคา
• โต๊ะสามารถปรับเอียงได้ตั้งแต่ 0° ถึง 90° และล็อกได้
• มีขอบเหล็กพิเศษสำหรับเชื่อมต่อหัวจับแบบเลื่อนและบรรจุแยกต่างหาก
• สำหรับคำสั่งซื้อพิเศษ แผ่นแยกเสริมจะช่วยให้ผู้ปฏิบัติงานสามารถแบ่งพื้นผิวการจับยึดที่หมุนได้ 360 องศาออกเป็น 2 ถึง 66 ส่วน และยังสามารถแบ่งออกเป็น 67 ส่วน โดยแบ่งเป็น 2, 3 และ 5 ส่วน รวมทั้งสิ้น 132 ส่วน

Specifications ข้อมูลจำเพาะ

• Dimension
• A : 310 mm
• B  : 252 mm
• C :  235 mm
• D  : 250 mm
• E  : 14 mm
• F  : 199 mm.
• ขนาดของโต๊ะทำงาน : Ø250 mm.
• มอร์สเรียวของหลุมกลาง : MS3
• เส้นผ่านศูนย์กลางของรูตรงกลางมม : Ø30×6 mm.
• ความกว้างของ T-Slot : 12 mm.
• โมดูลของเกียร์หนอน : 2
• ความกว้างของการค้นหากุญแจ : 14
• มุมที่อยู่ติดกันของตาราง T-SLOT : 60°
• อัตราทดเกียร์ : 1:90
• มุมเอียง : 0°~90°
• Handwheel reading : 1°
• Vernier minimum reading : 10″
• Vernier minimum reading tilt : 2″
• Gross weight. 200 kg
