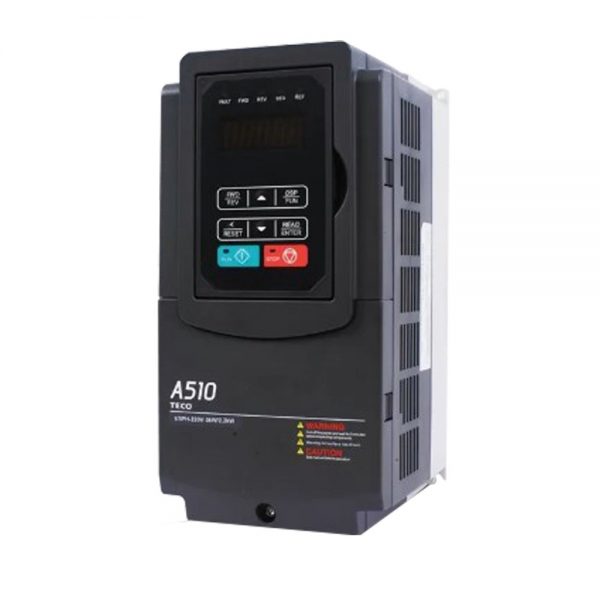

TECO A510-4002-H3 อินเวอร์เตอร์ 2HP,440V, 3PHASE

Product Description

TECO A510-4002-H3 อินเวอร์เตอร์ 2HP,440V, 3PHASE

Model : A510-4002-H3

Specifications ข้อมูลจำเพาะ

Output Ratad
• Heavy Duty type H.D.(150%/1min)

-Inverter capacity แรงม้า(HP) : 2 HP /1.5KW.
– อัตรากระแสไฟขาออก (KVA) : 3.2
– กระแสไฟขาออกที่กำหนด (A) : 4.2
– มอเตอร์ใช้งานได้สูงสุด *1 HP (KW) : 2 ( 1.5)
– ความถี่เอาท์พุตสูงสุด (Hz) : Based on parameter setting 0.1~599 Hz

•  Normal Duty type N.D.(120%/1min)
– อัตรากระแสไฟขาออก (KVA) : 4.1
– กระแสไฟขาออกที่กำหนด (A) : 5.4
– มอเตอร์ใช้งานได้สูงสุด *1 HP (KW) : 3 ( 2.2)
• แรงดันไฟขาออกสูงสุด (V) : 3 เฟส, 380V ถึง 440V
• ความถี่เอาท์พุตสูงสุด (Hz) : Based on parameter setting 0.1~599 Hz

Power กำลังไฟฟ้า

• Rated Voltage, Frequency : 3 Phase 380V-480V. 50/60Hz
• Allowable Voltage Fluctuation : -15% ~ +10%
• Allowable Frequency Fluctuation : ±5%

General Specifications
• Operation mode : LCD keypad with parameter copy function (Optional Seven-segment display * 5 + LED keypad)
• Control mode : V/F, V/F+PG, SLV, SV, PMSV, PMSLV with space vector PWM mode
• Frequency control range : 0.1Hz ~ 599 Hz
• Frequency accuracy : Digital references: ±0.01  %(-10 to +40°C) Analog references: ±0.1% (25°C ±10°C )
(Temperature change)
• Speed control accuracy : ±0.1% ( vector control(SV)) ±0.5% ( vector control / open-loop)
• Frequency setting resolution : Digital references: 0.01Hz, Analog references: 0.06Hz/60Hz
• Output frequency resolution : 0.01Hz
• Inverter overload : Rated output current 150%/1 min, 200%/2sec (HD mode),120%/1 min (ND mode) Factory 150%/1 min, 200%/2sec
• Frequency setting signal : 0 to +10VDC / 4 to 20mA or -10V to +10VDC and pulse input command frequency
• Acceleration/deceleration time : 0.0 – 6000.0 second (separately set acceleration and deceleration time )
• Voltage,frequency characteristics : Custom V/f curve based on parameters
• Main control functions : Auto tuning, Zero Servo, torque control, position control, Droop, Soft-PWM, over-voltage protection, dynamic braking, speed search, frequency traversing, instantaneous power fault
restart, PID control, automatic torque compensation, automatic speed regulation, RS-485 communication standard, speed feedback control, simple PLC function, 2 sets of analog outputs, safety switch.
• Other functions : Accumulated power-on / run time, 4 sets of fault history records and latest fault record state,energy-saving function setting, single phase protection, smart braking, DC braking, Dwell, S
curve acceleration and deceleration, Up / Down operation, MODBUS protocol, pulse output,engineering units, SINK / SOURCE digital inputs.
