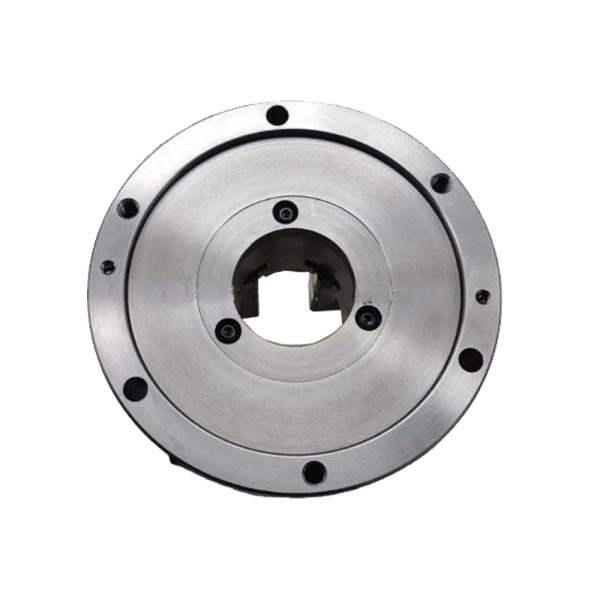

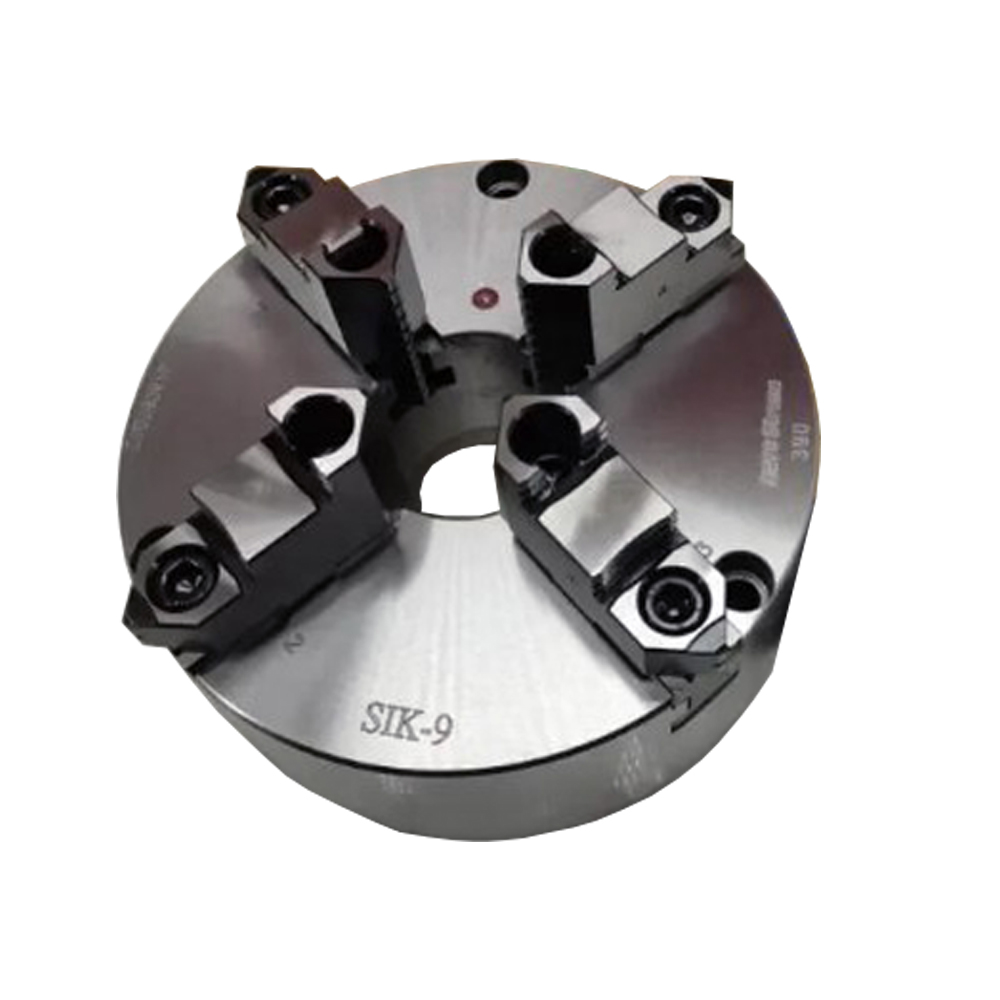

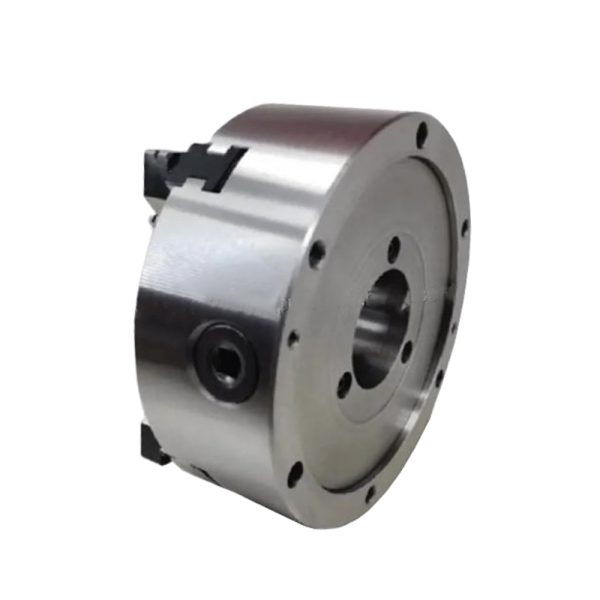

STRONG SIK-9 หัวจับแท่นกลึงอิสระ 4 จับ Ø220MM. ช่วงการใช้งานกว้างขึ้น

Product Description

STRONG SIK-9 หัวจับแท่นกลึงอิสระ 4 จับ Ø220MM ช่วงการใช้งานกว้างขึ้น

Code : SIK-9

• SIK 4-jaw strong scroll chuck plain back, 2-piece jaws (front and back mounted)
• Front and back mounted (SIK-16 excluded). Easy to install
• Self-centering chuck improve efficiency.
• SK types chucks have wider utilization range; Top jaws can be changed quickly between hard jaws or soft jaws
• Hard jaws are suitable for square, octagonal or thin tube work piece clamping
• Soft jaws could grip rectangular work piece after being anisotropic machined.
• The specification is the same as SK type.
• SK self-centering scroll chuck feature economical and durable, suitable for mass production.
• The body is made of highly strength and durability MEEHANITE. It is suitably used for high speed revolution also durable 3 times more than regular material.

SPECIFICATIONS ข้อมูลจำเพาะ

• Chuck Outer Diameter  เส้นผ่านศูนย์กลางภายนอกหัวจับ  :A 232 mm.
• Allowable Handle Torque แรงบิดที่จับได้ : 15 kgf．m
• Gripping Force กำลังของตัวจับ : 3000 kgf
• Max. Speed ความเร็วรอบ : 2000 r.p.m.
• Moment Of InertiaI : 0.16 kg．m²
• Gripping Range O.D. Range เส้นผ่านศูนย์กลางภายนอกตัวจับชิ้นงาน : Ø 11 – Ø 220 mm.
• Gripping Range  I.D. Range : เส้นผ่านศูนย์กลางภายในตัวจับชิ้นงาน : Ø 70 – Ø 210 mm.
• Weight น้ำหนัก  : 22.2 kg

Download  PDF
