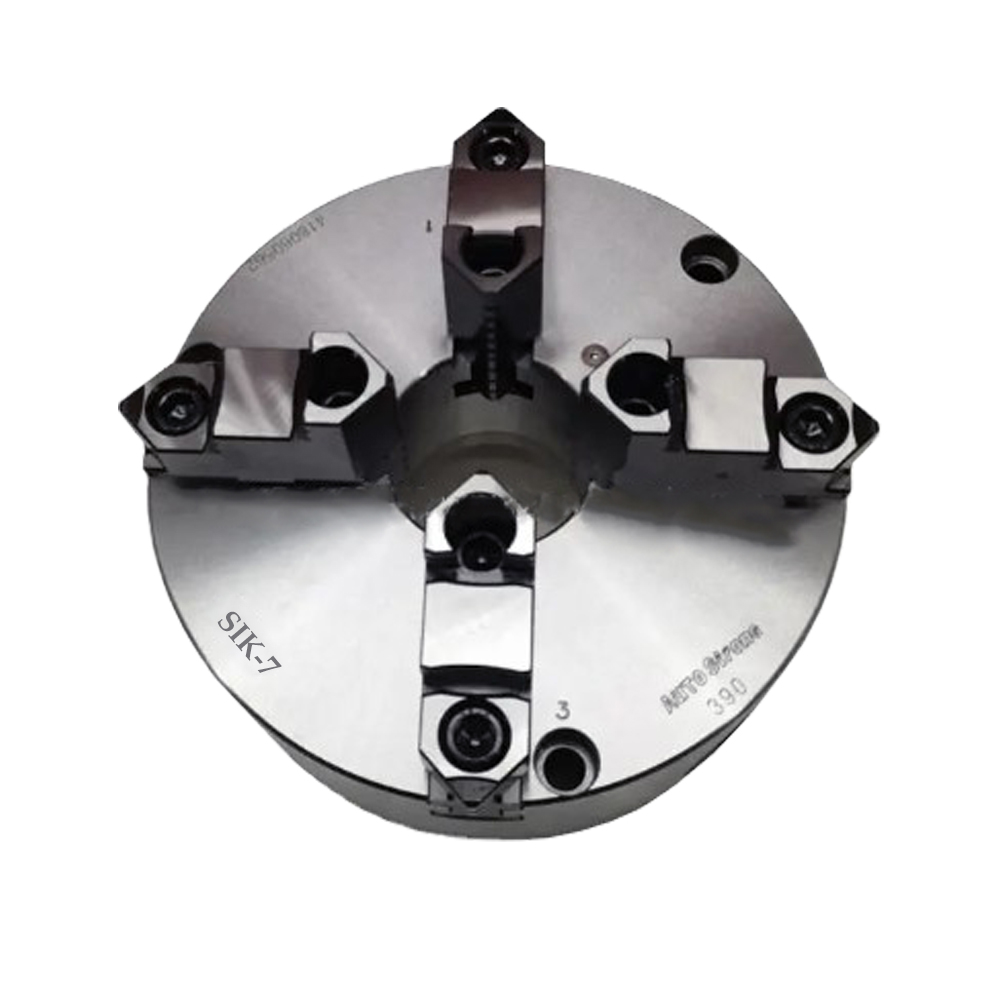

STRONG SIK-7 หัวจับแท่นกลึงอิสระ 4 จับ Ø180MM. ช่วงการใช้งานกว้างขึ้น

Product Description

STRONG SIK-7 หัวจับแท่นกลึงอิสระ 4 จับ Ø180MM. ช่วงการใช้งานกว้างขึ้น

Code : SIK-7

• SIK 4-jaw strong scroll chuck plain back, 2-piece jaws (front and back mounted)
• Front and back mounted (SIK-16 excluded). Easy to install
• Self-centering chuck improve efficiency.
• SK types chucks have wider utilization range; Top jaws can be changed quickly between hard jaws or soft jaws
• Hard jaws are suitable for square, octagonal or thin tube work piece clamping
• Soft jaws could grip rectangular work piece after being anisotropic machined.
• The specification is the same as SK type.
• SK self-centering scroll chuck feature economical and durable, suitable for mass production.
• The body is made of highly strength and durability MEEHANITE. It is suitably used for high speed revolution also durable 3 times more than regular material.

SPECIFICATIONS ข้อมูลจำเพาะ

• Chuck Outer Diameter  เส้นผ่านศูนย์กลางภายนอกหัวจับ  :A 192 mm.
• Allowable Handle Torque แรงบิดที่จับได้ : 11 kgf．m
• Gripping Force กำลังของตัวจับ : 2500 kgf
• Max. Speed ความเร็วรอบ : 2000 r.p.m.
• Moment Of InertiaI : 0.06 kg.m²
• Gripping Range O.D. Range เส้นผ่านศูนย์กลางภายนอกตัวจับชิ้นงาน : Ø 8 – Ø 180 mm.
• Gripping Range  I.D. Range : เส้นผ่านศูนย์กลางภายในตัวจับชิ้นงาน : Ø 62 – Ø 170 mm.
• Weight น้ำหนัก  : 14 kg
