STRONG SC-10 หัวจับแท่นกลึง เข้าพร้อม 3 จับ Ø260MM.

Product Description

STRONG SC-10 หัวจับแท่นกลึง เข้าพร้อม 3 จับ Ø260MM.

Code : SC-10

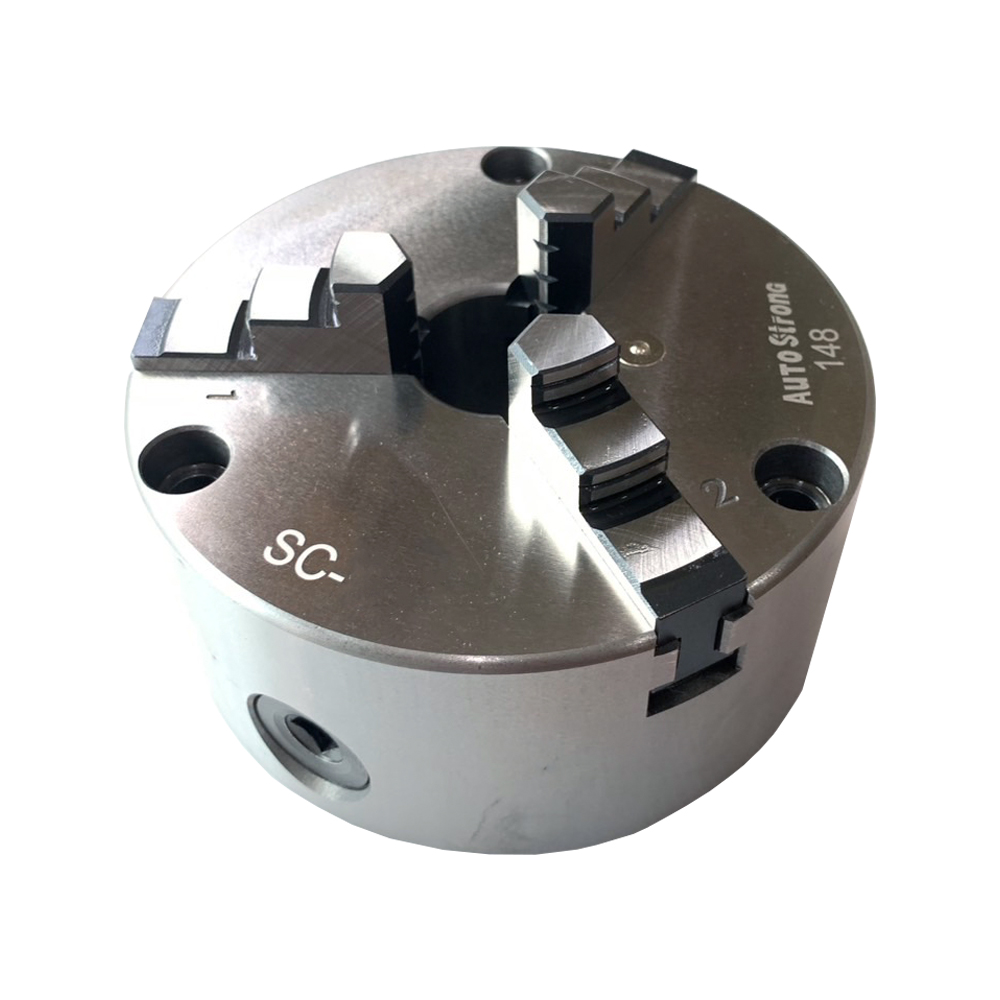

• SC 3-jaw scroll chuck plain back, solid jaws (front and back mounted)

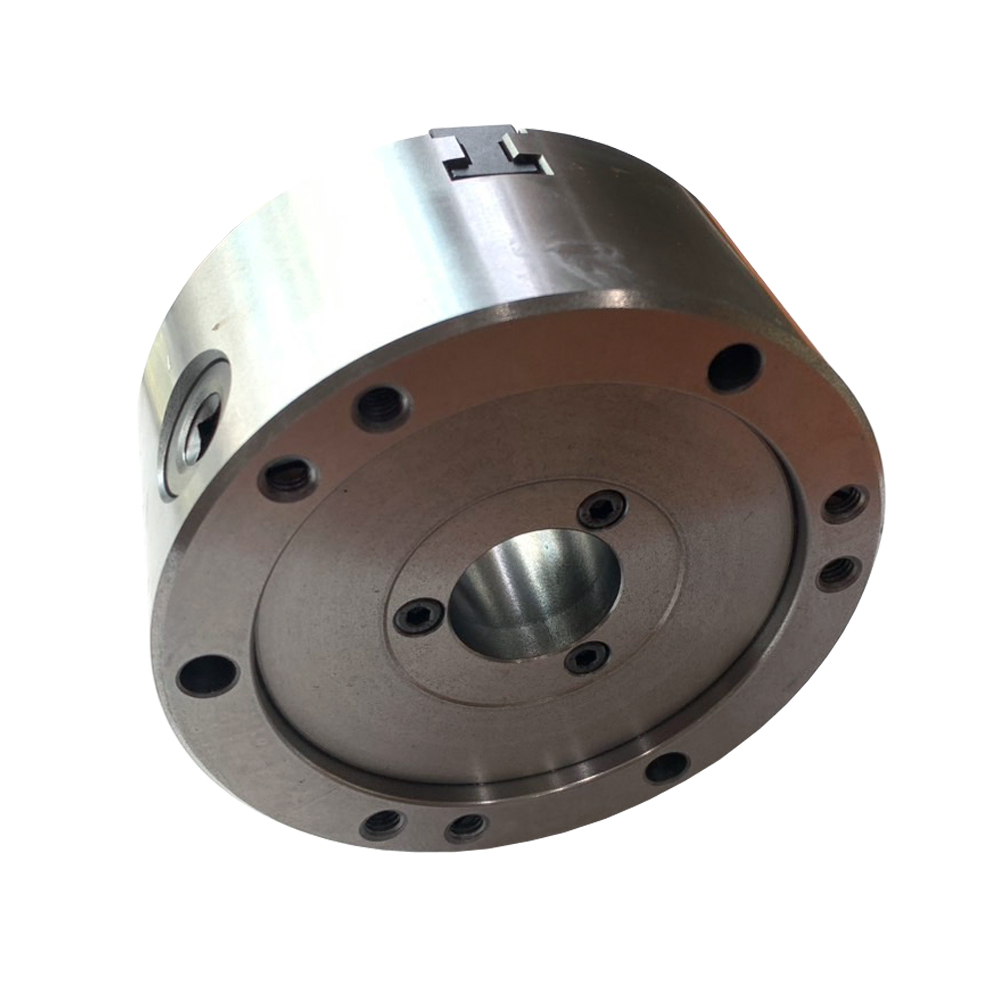

• Front and back mounted (SC-16 excluded). Easy to install
• Self-centering chuck improve efficiency.
• Interchangeable utilization of internal and external hard jaws for widely clamping methods
• SC self-centering scroll chuck feature economical and durable, especially suitable for mass production.
• Gripping accuracy of 0.03mm (0.0012 inch) T.I.R..
• The body is made of highly strength and durability MEEHANITE. It is suitably used for high speed revolution also durable 3 times more than regular material.

SPECIFICATIONS ข้อมูลจำเพาะ

• Chuck Outer Diameter  เส้นผ่านศูนย์กลางภายนอกหัวจับ  :A 273 mm.
• Allowable Handle Torque แรงบิดที่จับได้ : 19.5 kgf.m
• Gripping Force กำลังของตัวจับ : 4000 kgf
• Max. Speed ความเร็วรอบ : 1800 r.p.m.
• Moment Of InertiaI : 0.25 kg．m²
• Gripping Range O.D. Range เส้นผ่านศูนย์กลางภายนอกตัวจับชิ้นงาน : Ø 6 – Ø 260 mm.
• Gripping Range  I.D. Range : เส้นผ่านศูนย์กลางภายในตัวจับชิ้นงาน : Ø70 – Ø 250 mm.
• Weight น้ำหนัก  : 31.8 kg
