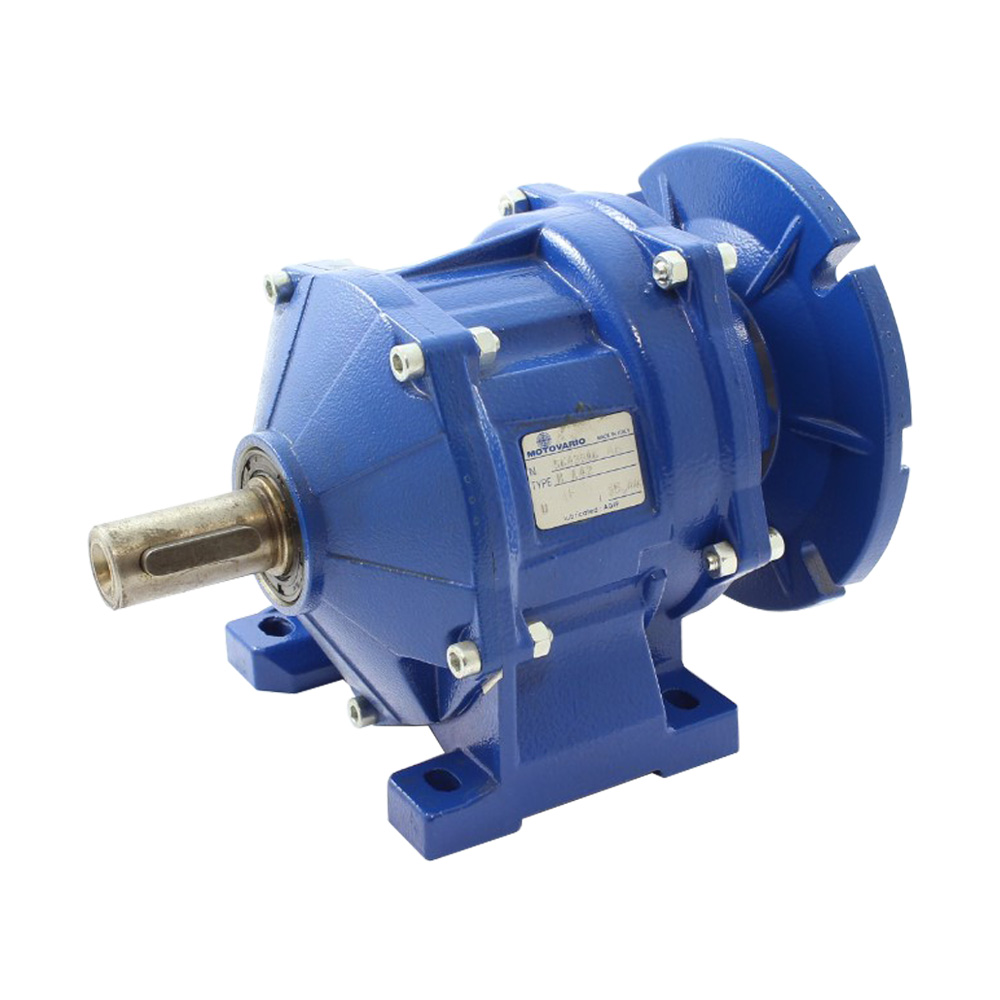

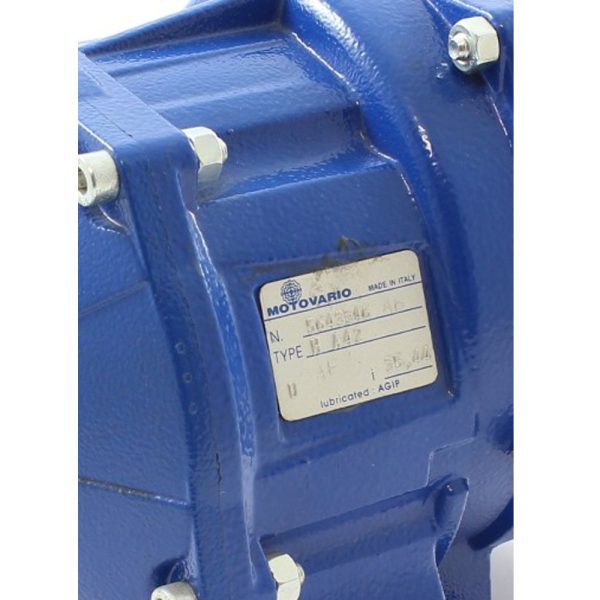

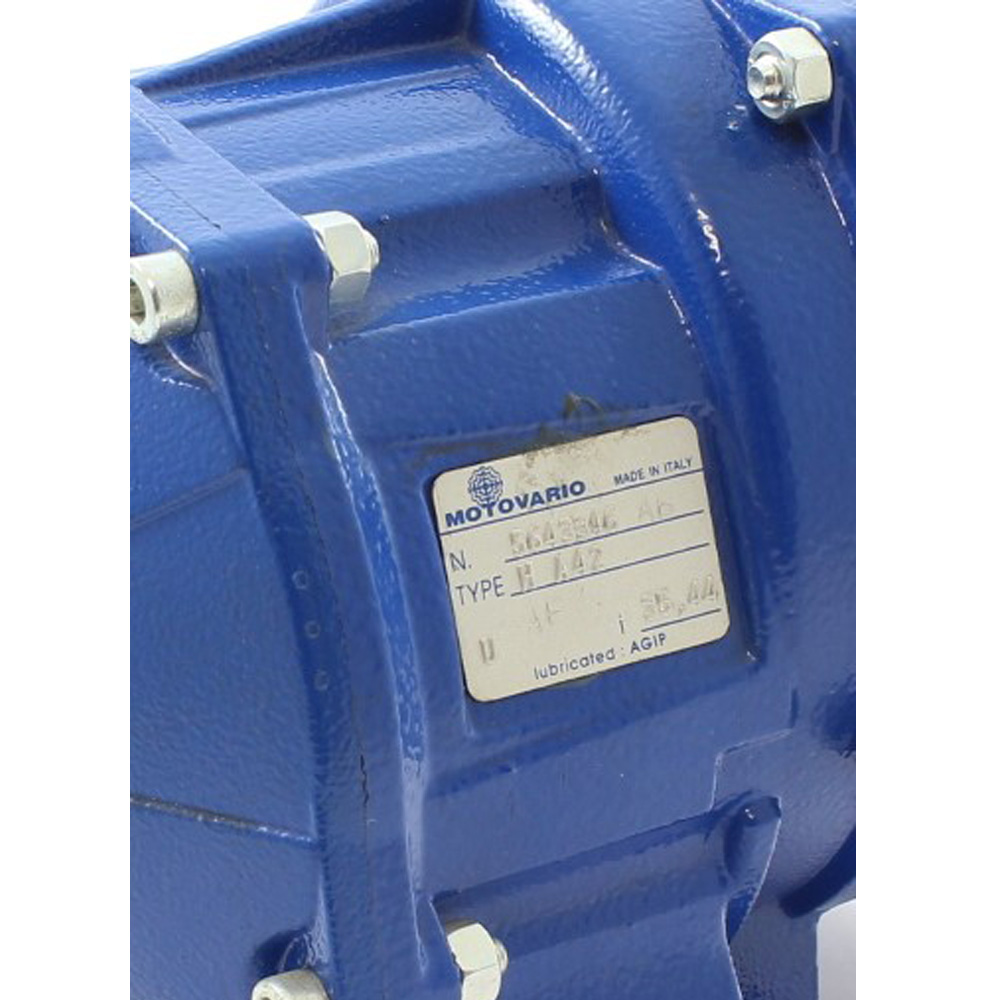

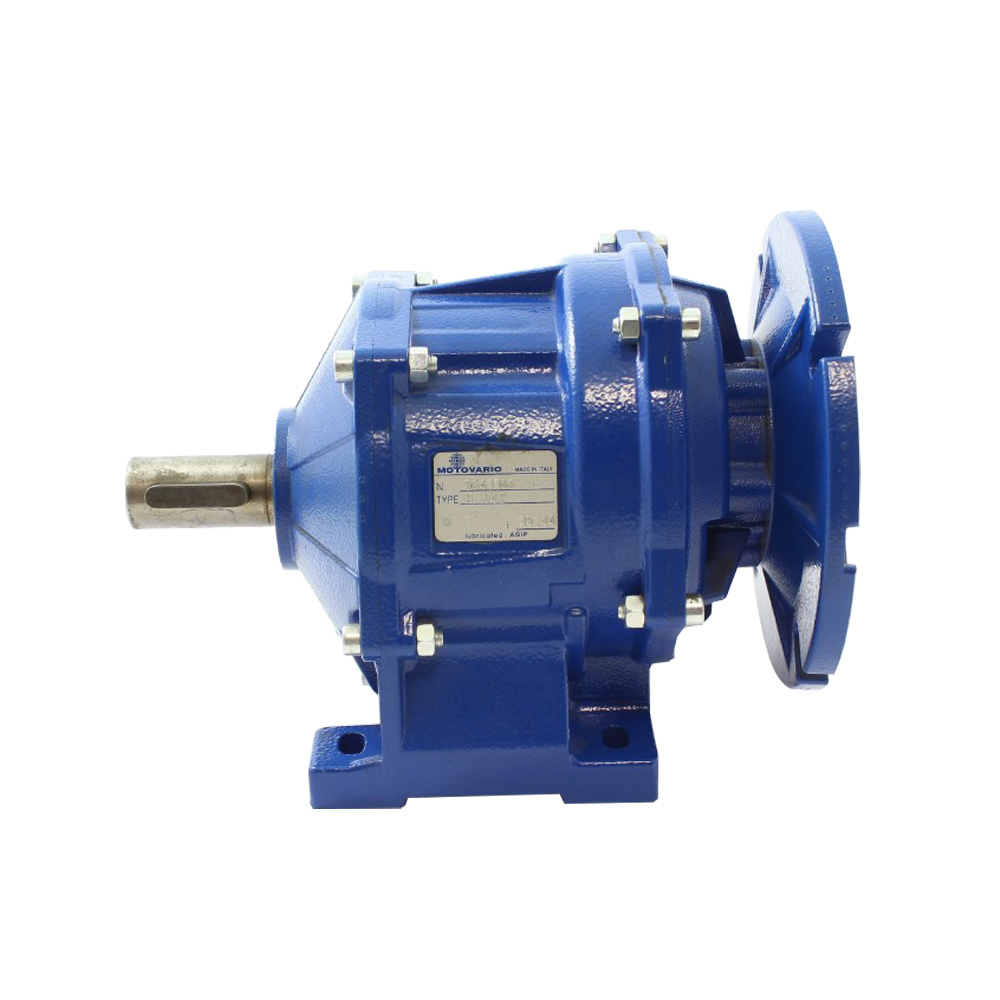

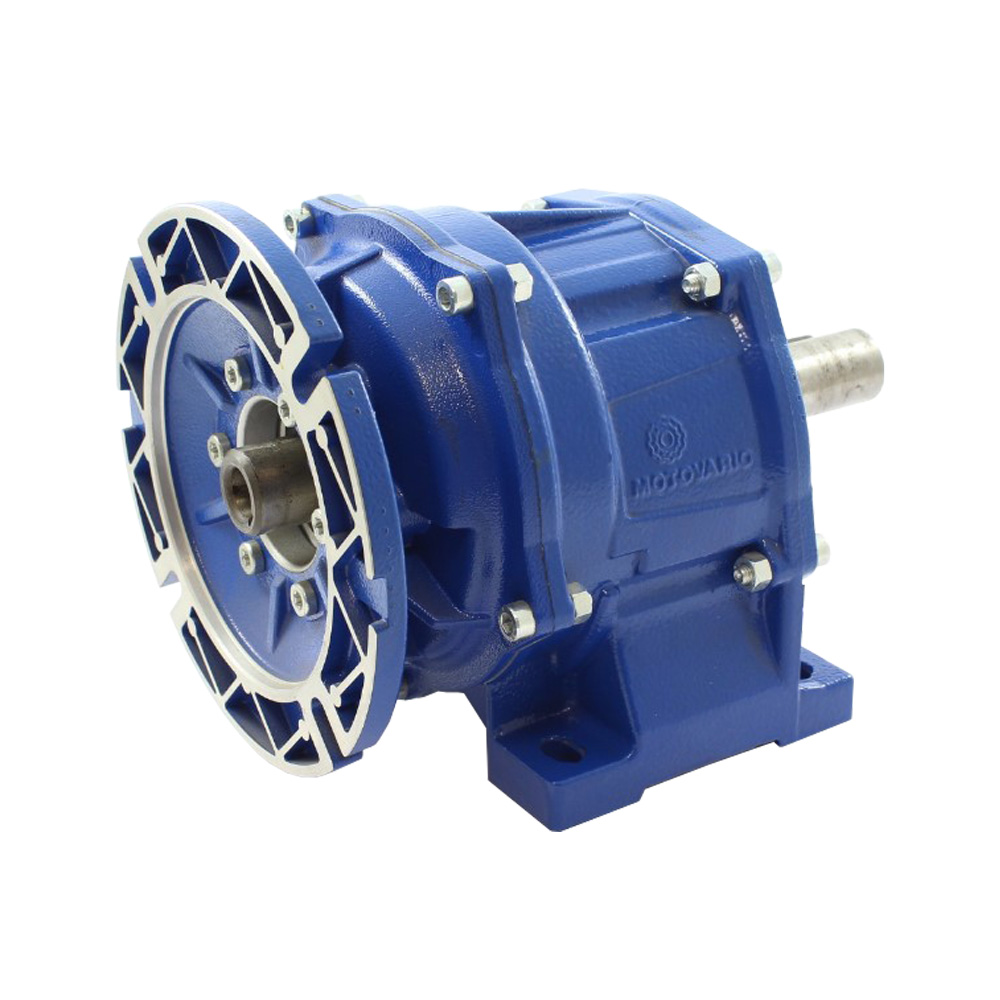

MOTOVARIO HA42-35.44-PAM160-14 เกียร์ทดรอบ เฟลมอลูมิเนียม HELICAL GEAR แรงบิด 128 N*M อัตราทด 1: 35.44

Product Description

MOTOVARIO HA42-35.44-PAM160-14 เกียร์ทดรอบ เฟลมอลูมิเนียม HELICAL GEAR แรงบิด 128 N*M อัตราทด 1: 35.44

Code : HA42-35.44-PAM160-14

HELICAL GEAR (HA Series)

• ผลิตภัณฑ์ซีรีส์ HA ได้รับการออกแบบมาให้มีความน่าเชื่อถือสูงสุดแม้ในสภาวะการทำงานที่เลวร้ายที่สุด โดยรับประกันความอเนกประสงค์อย่างสมบูรณ์ และเหมาะสำหรับการใช้งานที่ต้องการแรงโหลดสูง
• ตัวเรือนทำจากโลหะผสมอะลูมิเนียมหล่อขึ้นรูป
• เฟืองชุบแข็งและอบด้วยโปรไฟล์แบบไสหรือเจียร
• เฟืองพร้อมเกียร์แบบลดรอบ 1, 2 และ 3
• อัตราทดรอบระหว่าง 1.33 ถึง 353.98
• แรงบิดสูงสุด 50 นิวตันเมตรและโหลดเรเดียลที่รับได้สูงสุด 8.000 นิวตัน
• ความสามารถในการรับน้ำหนักคำนวณตามมาตรฐาน ISO 6336 และตรวจสอบตาม AGMA 2001
• พ่นสีด้วยผงอีพ็อกซีโพลีเอสเตอร์สีน้ำเงิน RAL 5010

Specifications ข้อมูลจำเพาะ

• Helical gear : Motor adapter H
• Size : A42
• Ratio อัตราทดรอบ :   1: 35.44
• ความเร็วเพลาออก Speed (n2 r/min : 39.5 รอบ/นาที
• แรงบิด M2 N.M : 128 N*M
• F.s : 1.2
• Input Dim : 160×14 (IEC71 B5 )
• Motor adapter Flange Dim : 160
• Input Shaft Diam : 14 mm
• แกนเพลา Output Shaft (h6) : 25 x 50 mm.
• แนะนำใช้กับมอเตอร์ Power : 0.55 KW.
