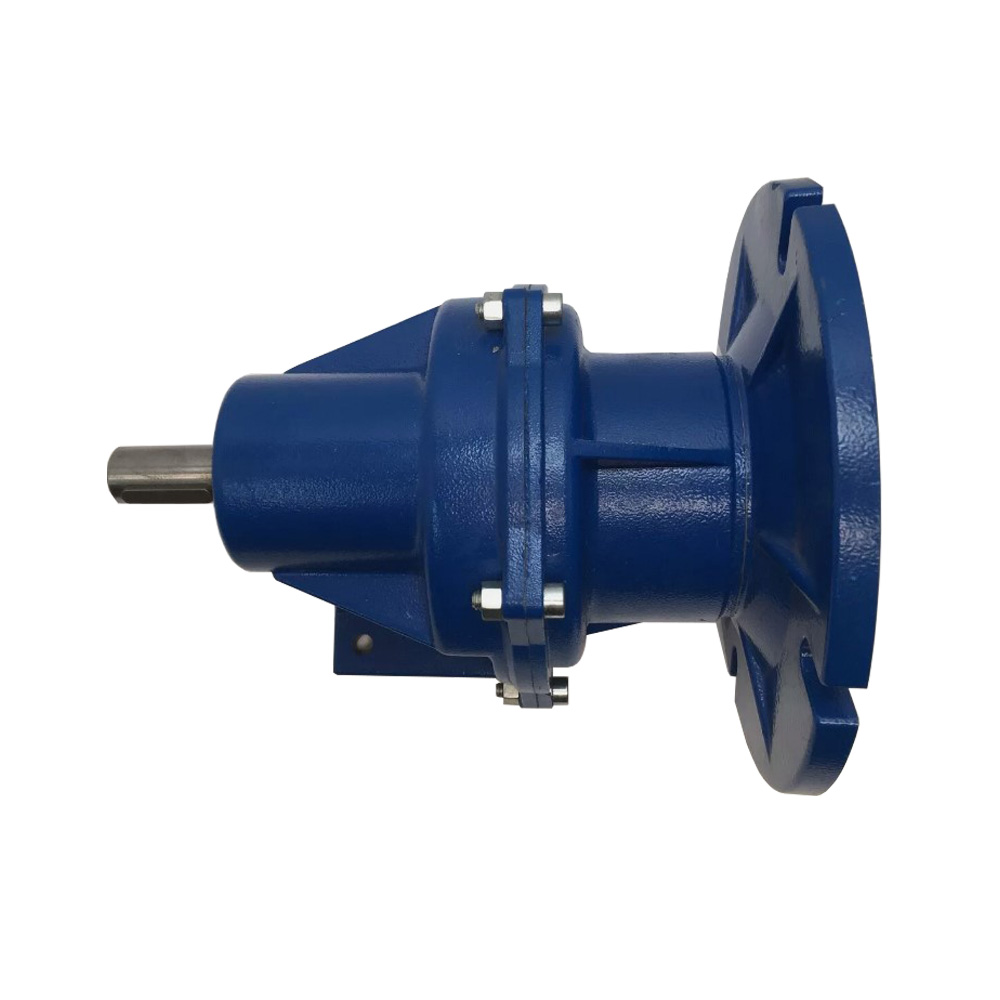

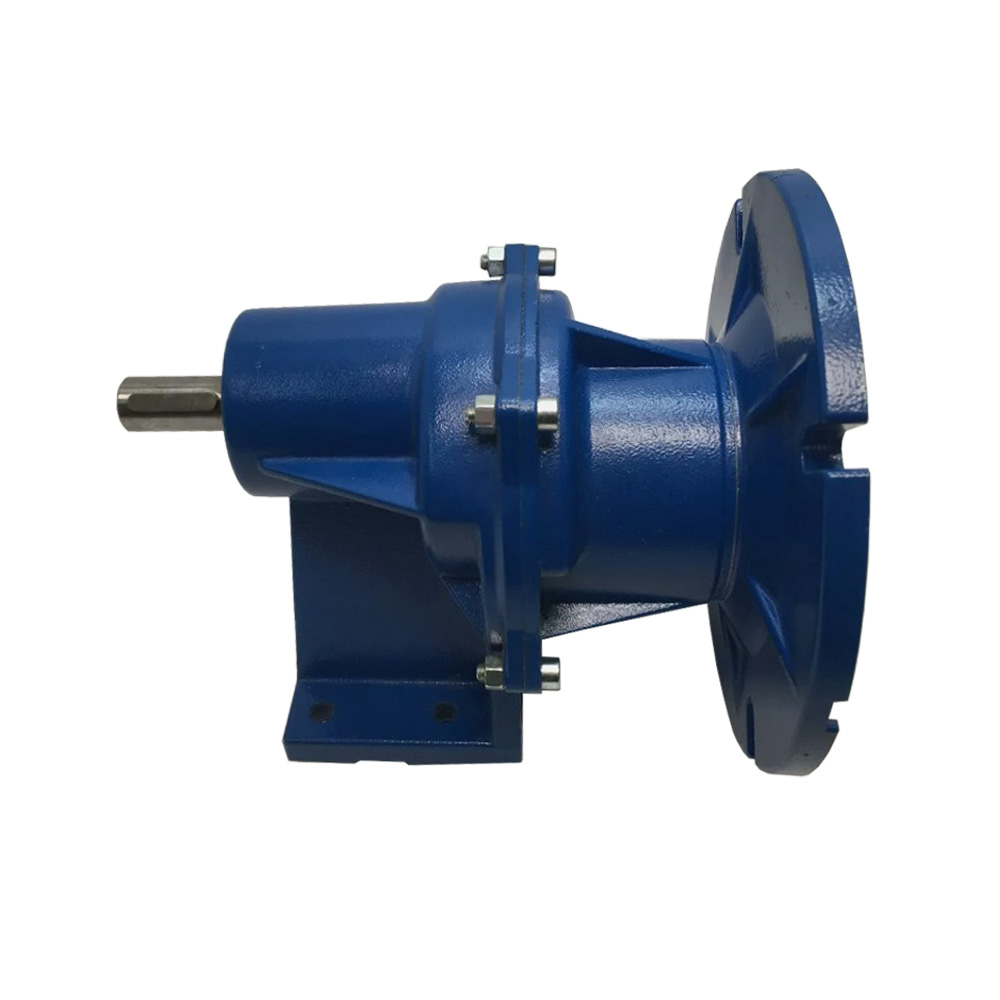

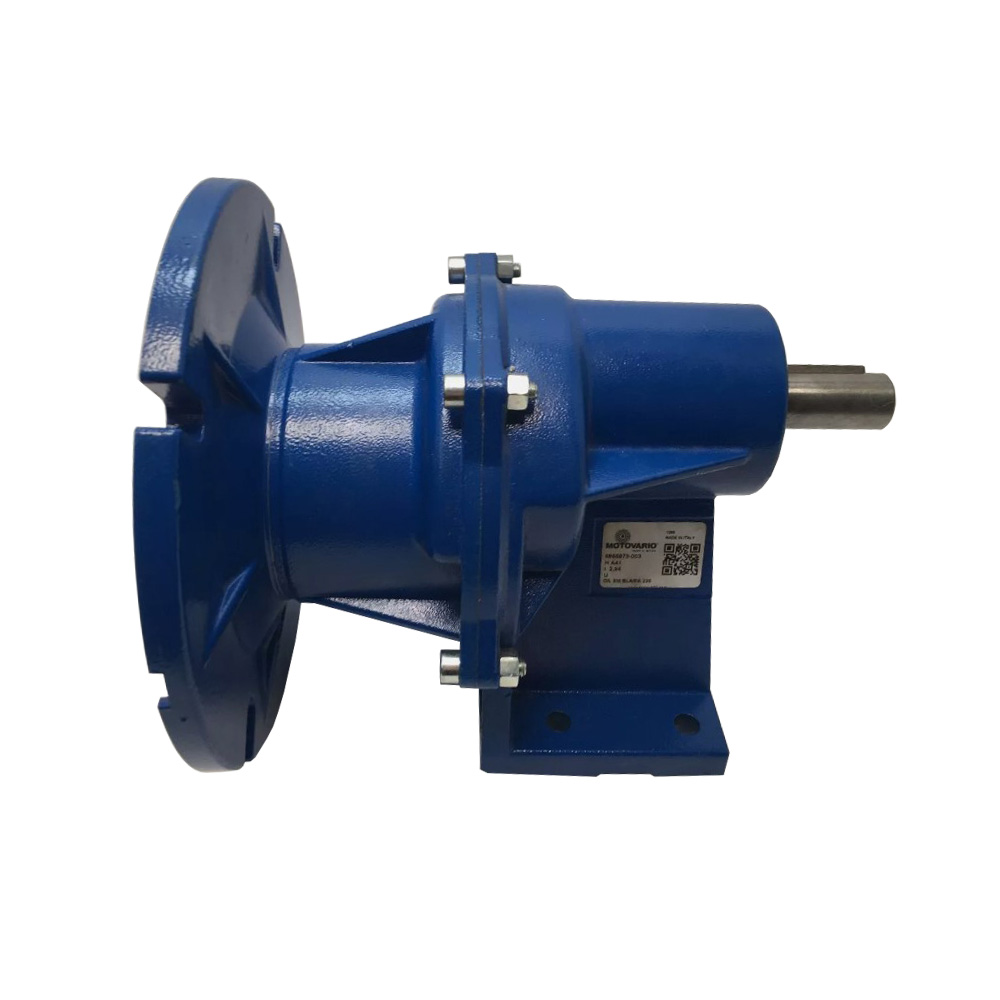

MOTOVARIO HA41-5.45-PAM200-19 เกียร์ทดรอบ เฟลมอลูมิเนียม HELICAL GEAR แรงบิด 27 N*M อัตราทด 1: 5.45

Product Description

MOTOVARIO HA41-5.45-PAM200-19 เกียร์ทดรอบ เฟลมอลูมิเนียม HELICAL GEAR แรงบิด 27 N*M อัตราทด 1: 5.45

Code : HA41-5.45-PAM200-19/80B5

HELICAL GEAR (HA Series)

• ผลิตภัณฑ์ซีรีส์ HA ได้รับการออกแบบมาให้มีความน่าเชื่อถือสูงสุดแม้ในสภาวะการทำงานที่เลวร้ายที่สุด โดยรับประกันความอเนกประสงค์อย่างสมบูรณ์ และเหมาะสำหรับการใช้งานที่ต้องการแรงโหลดสูง
• ตัวเรือนทำจากโลหะผสมอะลูมิเนียมหล่อขึ้นรูป
• เฟืองชุบแข็งและอบด้วยโปรไฟล์แบบไสหรือเจียร
• เฟืองพร้อมเกียร์แบบลดรอบ 1, 2 และ 3
• อัตราทดรอบระหว่าง 1.33 ถึง 353.98
• แรงบิดสูงสุด 50 นิวตันเมตรและโหลดเรเดียลที่รับได้สูงสุด 8.000 นิวตัน
• ความสามารถในการรับน้ำหนักคำนวณตามมาตรฐาน ISO 6336 และตรวจสอบตาม AGMA 2001
• พ่นสีด้วยผงอีพ็อกซีโพลีเอสเตอร์สีน้ำเงิน RAL 5010

Specifications ข้อมูลจำเพาะ

• Helical gear : Motor adapter H
• Size : HA41
• Ratio อัตราทดรอบ :   1: 5.45
• ความเร็วเพลาออก Speed (n2 r/min : 256.7 รอบ/นาที
• แรงบิด M2 N.M : 27 N*M
• F.s : 1.1
• Input Dim : 200×19 (IEC80 B5 )
• Motor adapter Flange Dim : 200
• แกนเพลา Output Shaft (h6) : 16 x 40 mm.
• แนะนำใช้กับมอเตอร์ Power : 0.75 KW.
