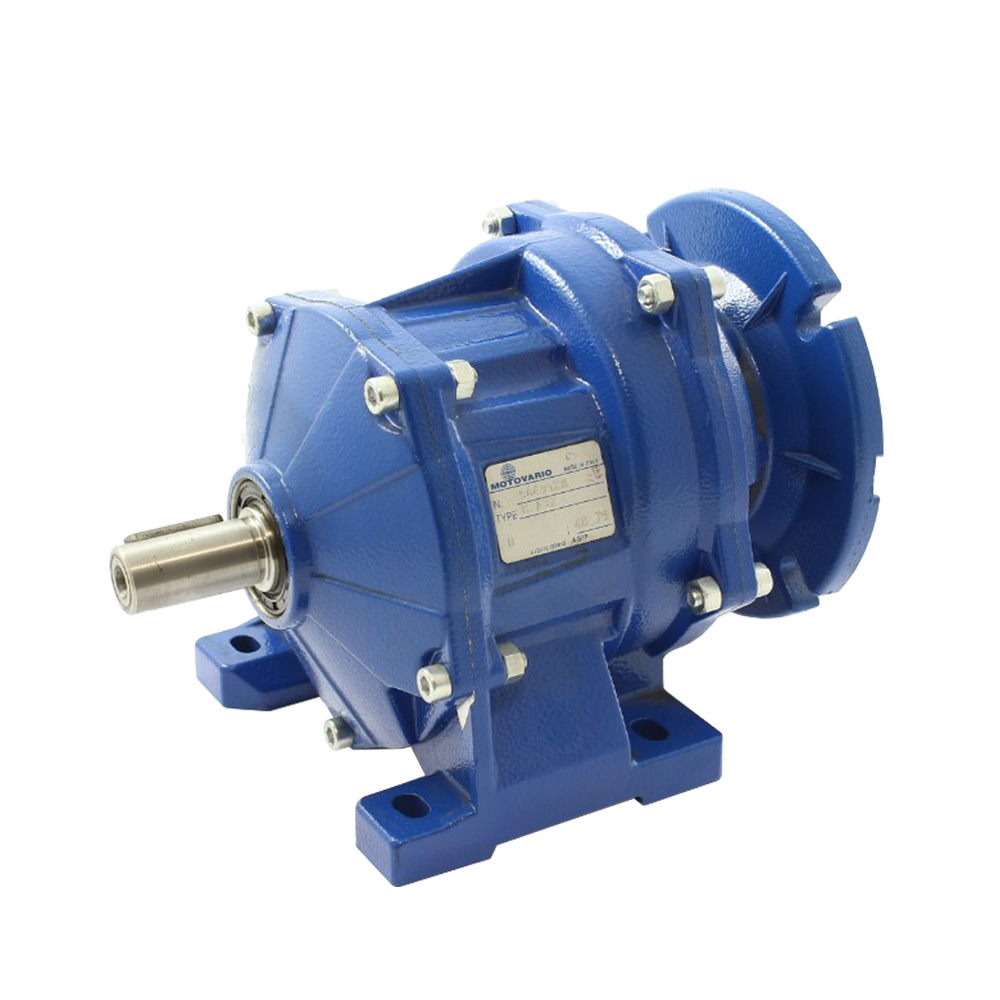

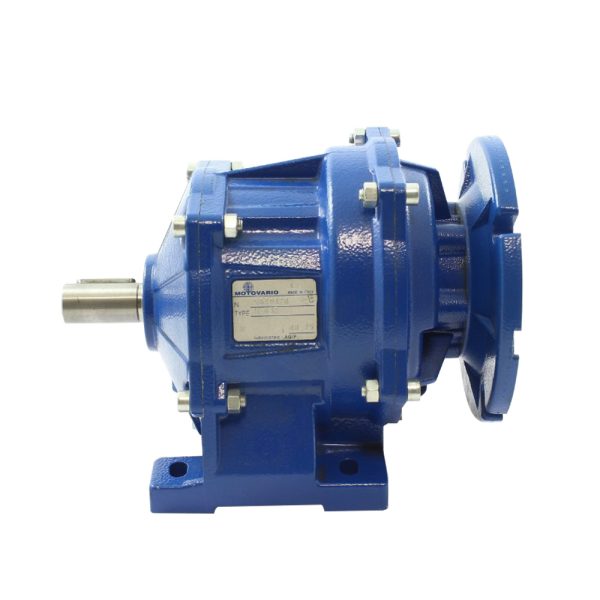

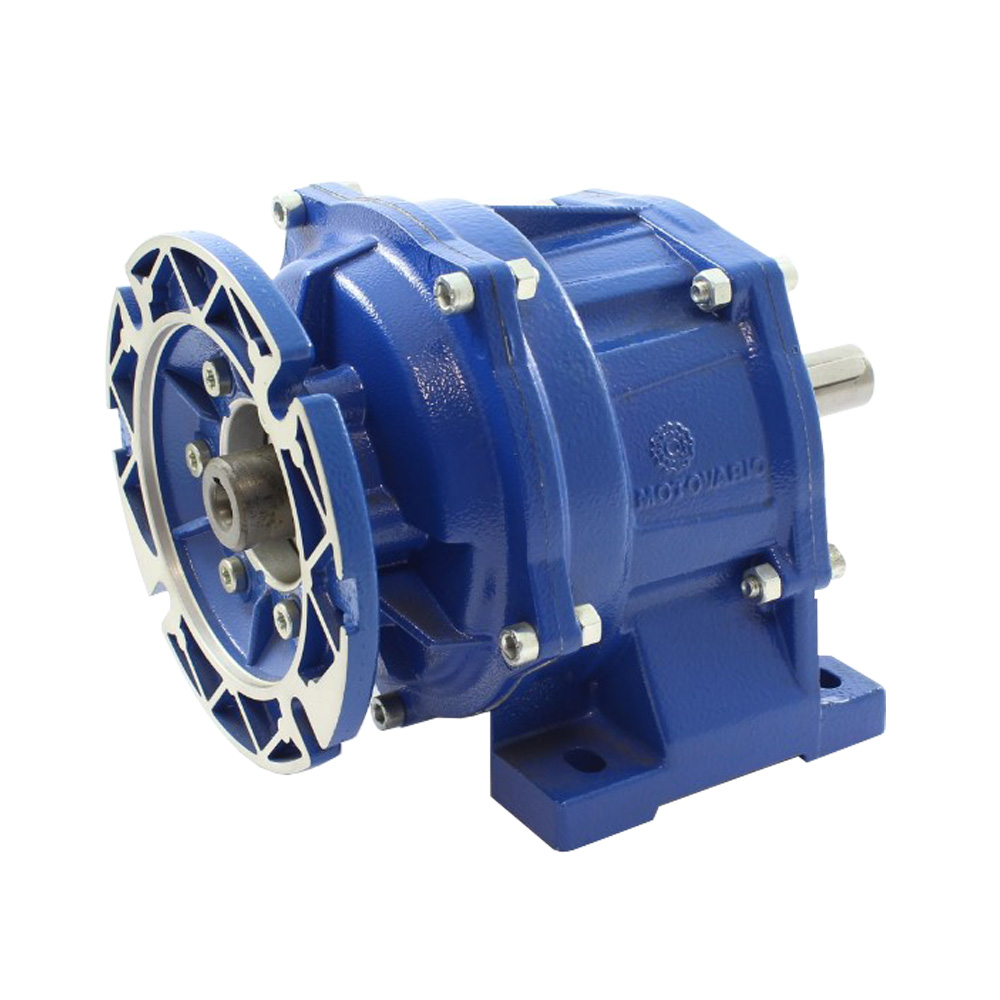

MOTOVARIO HA32 เกียร์ทดรอบ เฟลมอลูมิเนียม HELICAL GEAR แรงบิด 39 N*M อัตราทด 1:45.75

Product Description

MOTOVARIO HA32 เกียร์ทดรอบ เฟลมอลูมิเนียม HELICAL GEAR อัตราทด 1:45.75

Code : HA32-48.75

HELICAL GEAR (HA Series)

• ผลิตภัณฑ์ซีรีส์ HA ได้รับการออกแบบมาให้มีความน่าเชื่อถือสูงสุดแม้ในสภาวะการทำงานที่เลวร้ายที่สุด โดยรับประกันความอเนกประสงค์อย่างสมบูรณ์ และเหมาะสำหรับการใช้งานที่ต้องการแรงโหลดสูง
• ตัวเรือนทำจากโลหะผสมอะลูมิเนียมหล่อขึ้นรูป
• เฟืองชุบแข็งและอบด้วยโปรไฟล์แบบไสหรือเจียร
• เฟืองพร้อมเกียร์แบบลดรอบ 1, 2 และ 3
• อัตราทดรอบระหว่าง 1.33 ถึง 353.98
• แรงบิดสูงสุด 50 นิวตันเมตรและโหลดเรเดียลที่รับได้สูงสุด 8.000 นิวตัน
• ความสามารถในการรับน้ำหนักคำนวณตามมาตรฐาน ISO 6336 และตรวจสอบตาม AGMA 2001
• พ่นสีด้วยผงอีพ็อกซีโพลีเอสเตอร์สีน้ำเงิน RAL 5010

Specifications ข้อมูลจำเพาะ

• Helical gear : Motor adapter H
• Size : A32
• Ratio อัตราทดรอบ :   1:48.75
• ความเร็วเพลาออก Speed (n2 r/min : 57.4 รอบ/นาที
• แรงบิด M2 N.M : 39 N*M
• F.s : 1.6
• Input Dim : 140×11 (IEC63 B5 )
• Motor adapter Flange Dim : 140
• Input Shaft Diam : 11 mm
• แกนเพลา Output Shaft (h6) : 20 x 40 mm.
• แนะนำใช้กับมอเตอร์ Power : 0.25 KW.
