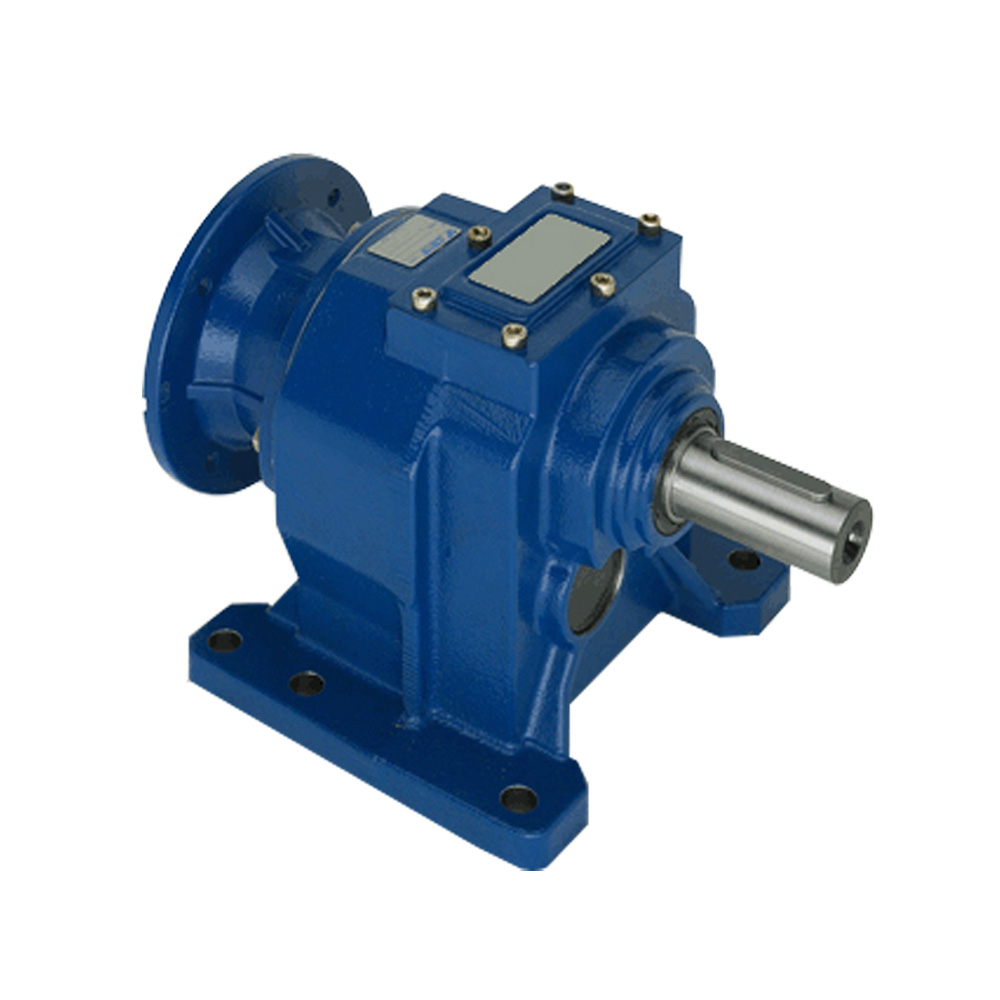

MOTOVARIO H032-32.89-PAM200x19 เกียร์ทดรอบเหล็กหล่อ แรงบิด 162 N*M อัตราทด 1:32.89

Product Description

MOTOVARIO H032-32.89-PAM200x19 เกียร์ทดรอบเหล็กหล่อ HELICAL GEAR แรงบิด 162 N*M อัตราทด 1:32.89

Code : H032-32.89-PAM200x19/80B5

• ผลิตภัณฑ์รุ่น H ได้รับการออกแบบมาให้มีความน่าเชื่อถือสูงสุดแม้ในสภาวะการทำงานที่เลวร้ายที่สุด โดยรับประกันความอเนกประสงค์อย่างสมบูรณ์ และเหมาะสำหรับการใช้งานที่ต้องการแรงโหลดสูง
• รุ่น H : ติดตั้งสำหรับมอเตอร์คัปปลิ้ง, รุ่น IH : พร้อมเพลาอินพุต, รุ่น CH : พร้อมมอเตอร์ขนาดกะทัดรัด, รุ่น PH : ติดตั้งสำหรับมอเตอร์คัปปลิ้งพร้อมข้อต่อแบบยืดหยุ่น
• ตัวเรือนทำจากเหล็กหล่อเทา G200 เพื่อความแข็งแรงสูงและปรับให้เหมาะสมด้วยการวิเคราะห์ FEM
• เฟืองชุบแข็งและอบด้วยโปรไฟล์แบบไสหรือเจียร
• เฟืองพร้อมเกียร์แบบลดรอบ 1, 2 และ 3
• อัตราทดรอบระหว่าง 1.23 ถึง 282.10
• แรงบิดสูงสุด 50 นิวตันเมตรและโหลดเรเดียลที่รับได้สูงสุด 8.000 นิวตัน
• ความสามารถในการรับน้ำหนักคำนวณตามมาตรฐาน ISO 6336 และตรวจสอบตาม AGMA 2001
• พ่นสีด้วยผงอีพ็อกซีโพลีเอสเตอร์สีน้ำเงิน RAL 5010

Specifications ข้อมูลจำเพาะ

• Helical gear : Motor adapter H
• Size : H032
• Ratio อัตราทดรอบ :   1:32.89
• ความเร็วเพลาออก Speed (n2 r/min : 42.6 รอบ/นาที
• แรงบิด M2 N.M : 162 N*M
• F.s : 1.2
• Input Dim : PAM200x19 (IEC80 B5 )
• Motor adapter Flange Dim : 200
• Input Shaft Diam :  mm
• แกนเพลา Output Shaft (h6) : 25 x 50 mm.
• แนะนำใช้กับมอเตอร์ Power : 0.75 KW.
