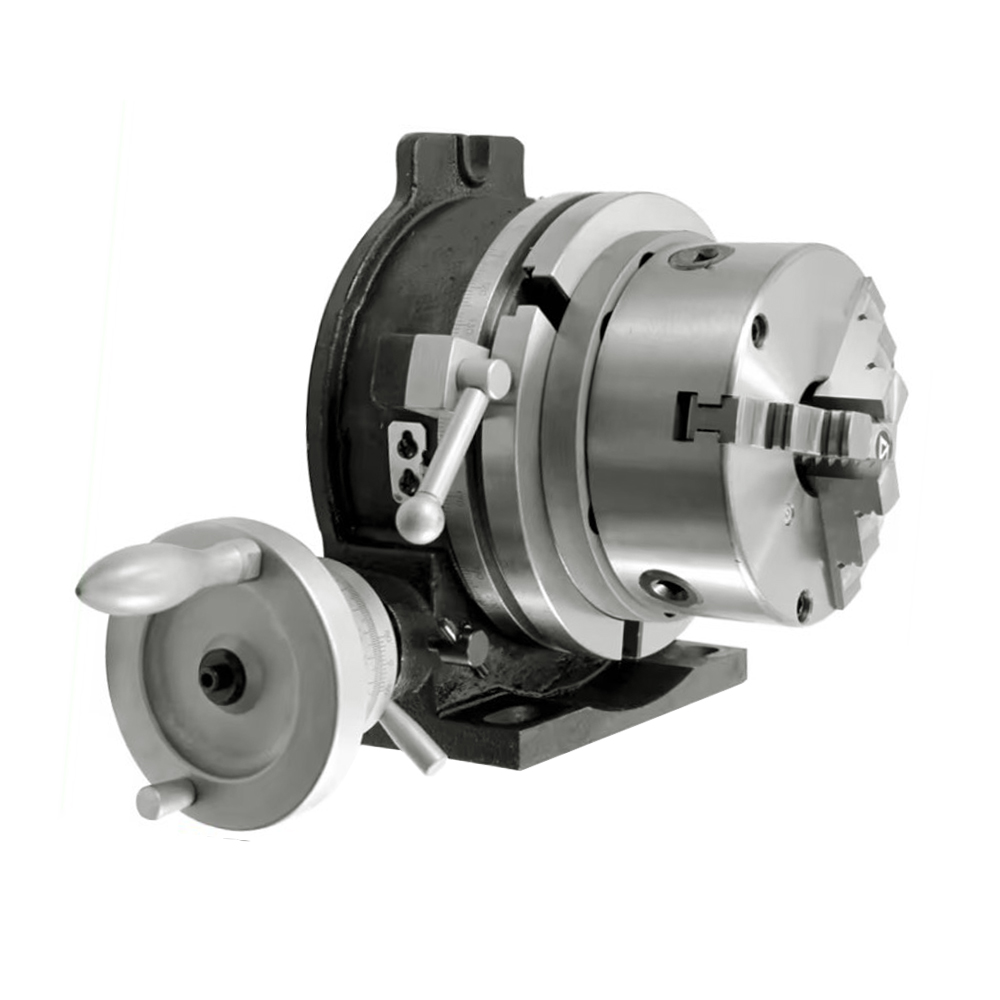

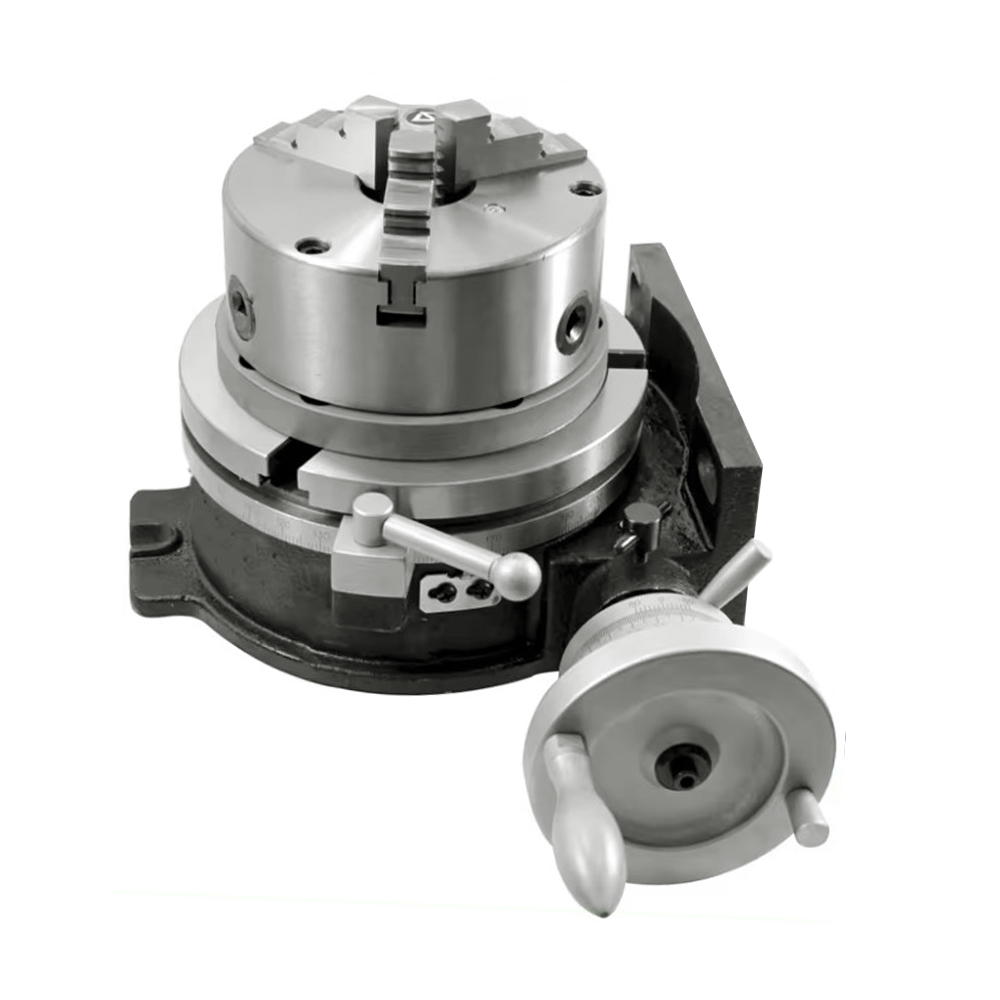

HV-8/K11-160 ชุดหัวแบ่งโต๊ะหมุน 8″พร้อมหัวจับ 3 จับ 6″

HV-8/K11-160 ชุดหัวแบ่งโต๊ะหมุน 8″พร้อมหัวจับ 3 จับ 6″

Code : HV-8/K11-160

• HV Horizontal and vertical rotary indexing table
• โต๊ะหมุนแนวตั้งและแนวนอนเป็นหนึ่งในอุปกรณ์หลักของเครื่องกัดความแม่นยำสูง
• ใช้ศูนย์เครื่องจักรกลที่ยอดเยี่ยมในการประมวลผลแบริ่งที่ถูกต้องใช้ปลายแกน
• โต๊ะหมุน แนวตั้ง แนวนอน ได้รับความนิยมในด้านประสิทธิภาพการออกแบบที่ยอดเยี่ยมและราคาประหยัด ถูกใช้อย่างกว้างขวางสำหรับงานตัดแบบวงกลม, การตั้งค่ามุม, งานที่ต้องเผชิญหน้าและงานที่คล้ายกัน

Specifications ข้อมูลจำเพาะ

• HV-8/K11-160 ชุดหัวแบ่งโต๊ะหมุน แนวตั้ง-แนวนอน 8″+จานรองหน้าแปลน 6″พร้อมหัวจับ 3 จับ ขนาด 6″
• Dimension
– A : 265 mm.
– B  : 220 mm.
– C : 135 mm.
– D  : Ø200 mm.
– E  : 16 mm.
– G  : 17 mm.
– H  : 105 mm.
– J : 10 mm.
• ขนาดของโต๊ะทำงาน : Ø200 mm.
• มอร์สเทเปอร์รูกลาง : MT3
• ความกว้างของ T-Slot : 12 mm.
• โมดูลของเกียร์หนอน : 1.5
• ความกว้างของกุญแจ : 16
• มุมที่อยู่ติดกันของตาราง T-SLOT : 90°
• Graduation of the table : 360°
• อัตราทดเกียร์ : 1:90
