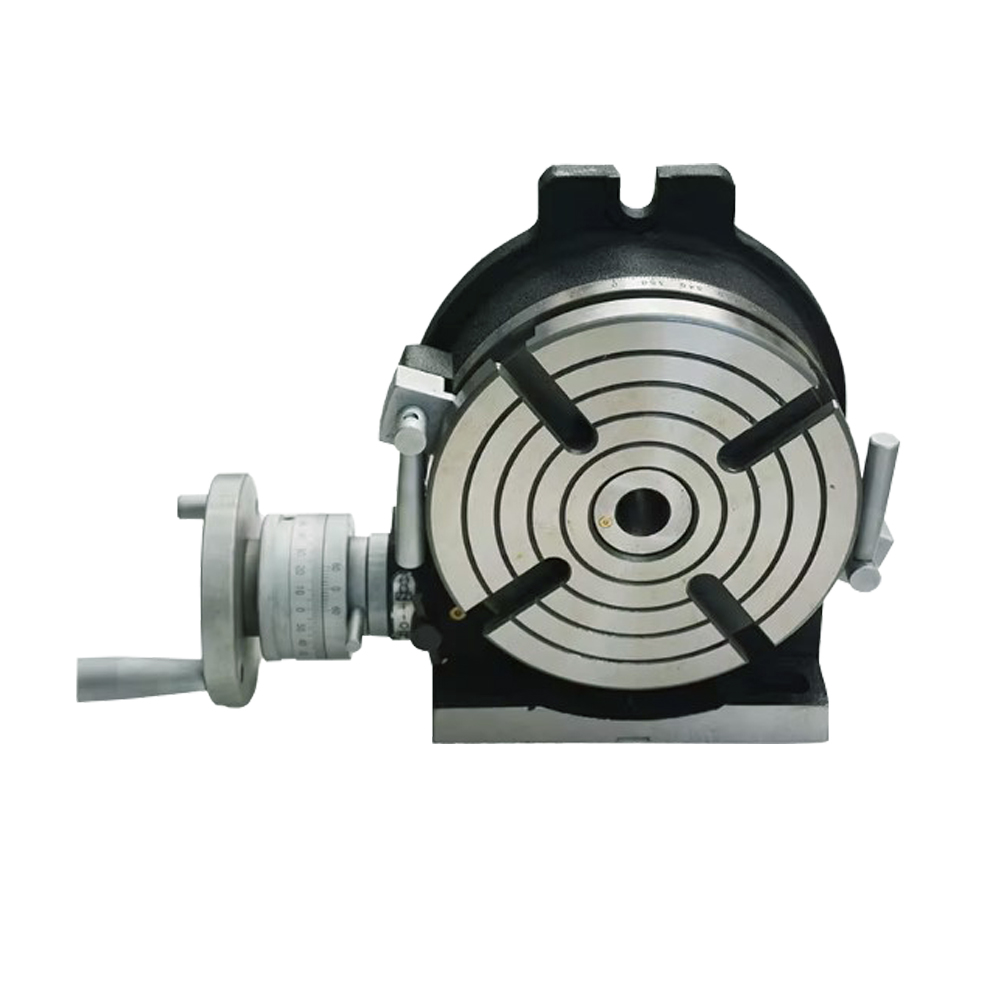

HV-6 โต๊ะหมุนแนวตั้ง-แนวนอน 150MM.(6″)

HV-6 โต๊ะหมุนแนวตั้ง-แนวนอน 150MM.(6″)

Code : HV-6/TSL150

• HV Horizontal and vertical rotary indexing table
• โต๊ะหมุนแนวตั้งและแนวนอนเป็นหนึ่งในอุปกรณ์หลักของเครื่องกัดความแม่นยำสูง
• ใช้ศูนย์เครื่องจักรกลที่ยอดเยี่ยมในการประมวลผลแบริ่งที่ถูกต้องใช้ปลายแกน
• โต๊ะหมุน แนวตั้ง แนวนอน ได้รับความนิยมในด้านประสิทธิภาพการออกแบบที่ยอดเยี่ยมและราคาประหยัด ถูกใช้อย่างกว้างขวางสำหรับงานตัดแบบวงกลม, การตั้งค่ามุม, งานที่ต้องเผชิญหน้าและงานที่คล้ายกัน

Specifications ข้อมูลจำเพาะ

• Dimension
• A : 200 mm.
• B  : 160 mm.
• C :  100 mm.
• D  : Ø150 mm.
• E  : 16 mm.
• G  : 17 mm.
• H  : 83 mm.
• J : 10 mm.
• ขนาดของโต๊ะทำงาน : Ø150 mm.
• มอร์สเทเปอร์รูกลาง : MT3
• ความกว้างของ T-Slot : 12 mm.
• โมดูลของเกียร์หนอน : 1.5
• ความกว้างของกุญแจ : 16
• มุมที่อยู่ติดกันของตาราง T-SLOT : 90°
• Graduation of the table : 360°
• อัตราทดเกียร์ : 1:90
• Handwheel reading : 1°
• Minimum value of vernier : 10º
• Gross weight. 15 kg
