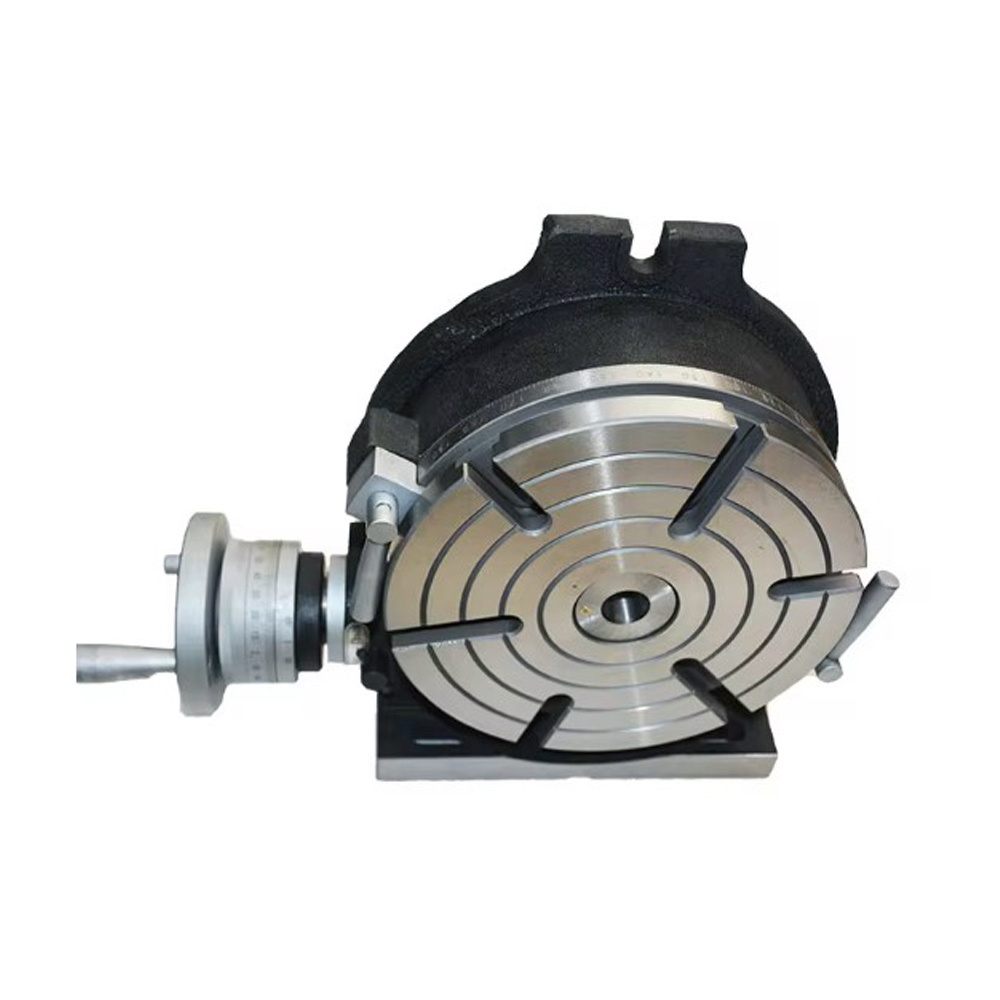

HV-12 โต๊ะหมุนแนวตั้ง-แนวนอน 300MM.(12″)

HV-12 โต๊ะหมุนแนวตั้ง-แนวนอน 300MM.(12″)

Code : HV-12/TSL300

• HV Horizontal and vertical rotary indexing table
• โต๊ะหมุนแนวตั้งและแนวนอนเป็นหนึ่งในอุปกรณ์หลักของเครื่องกัดความแม่นยำสูง
• ใช้ศูนย์เครื่องจักรกลที่ยอดเยี่ยมในการประมวลผลแบริ่งที่ถูกต้องใช้ปลายแกน
• โต๊ะหมุน แนวตั้ง แนวนอน ได้รับความนิยมในด้านประสิทธิภาพการออกแบบที่ยอดเยี่ยมและราคาประหยัด ถูกใช้อย่างกว้างขวางสำหรับงานตัดแบบวงกลม, การตั้งค่ามุม, งานที่ต้องเผชิญหน้าและงานที่คล้ายกัน

Specifications ข้อมูลจำเพาะ

• Dimension
– A : 388 mm.
– B  : 330 mm.
– C : 195 mm.
– D  : Ø300 mm.
– E  : 16 mm.
– G  : 17 mm.
– H  : 135 mm.
– M : MT4
• ขนาดของโต๊ะทำงาน : Ø300 mm.
• มอร์สเทเปอร์รูกลาง : MT4
• ความกว้างของ T-Slot : 14 mm.
• โมดูลของเกียร์หนอน : 2.5
• ความกว้างของกุญแจ : 16
• มุมที่อยู่ติดกันของตาราง T-SLOT : 90°
• Graduation of the table : 360°
• อัตราทดเกียร์ : 1:90
