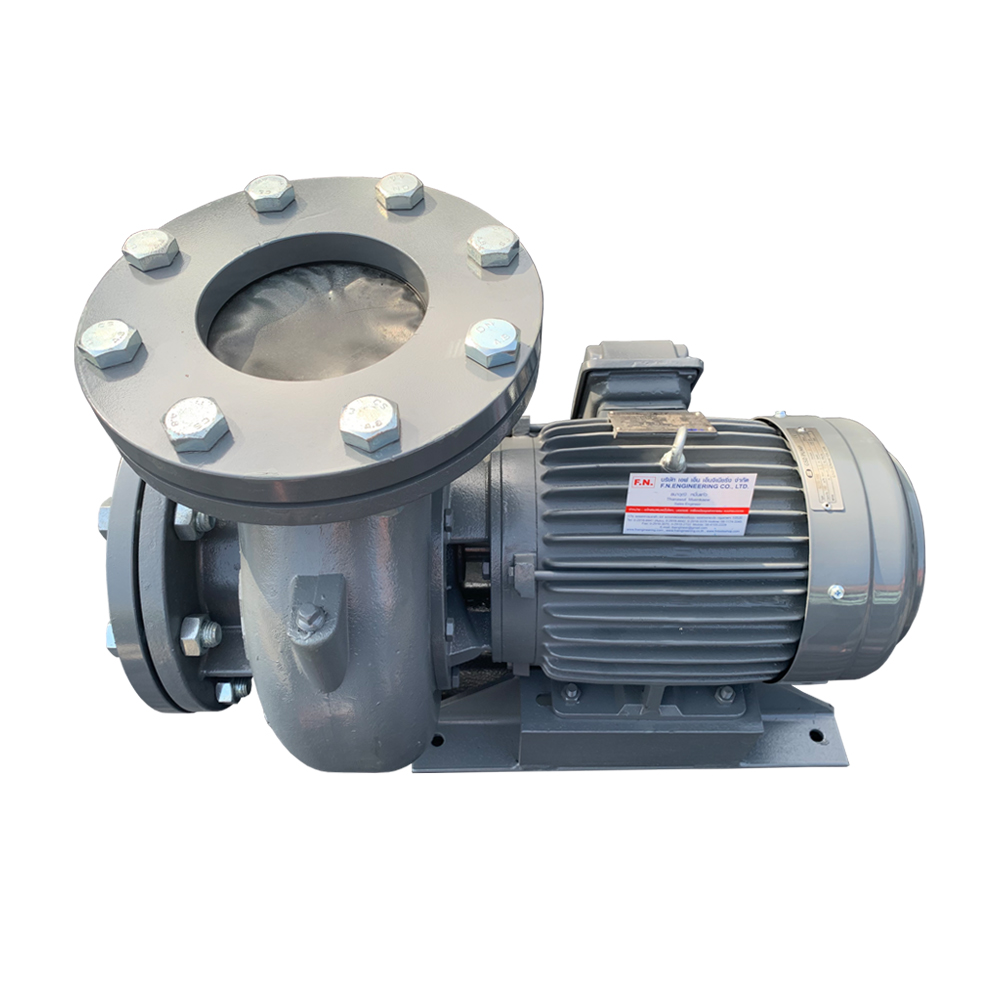

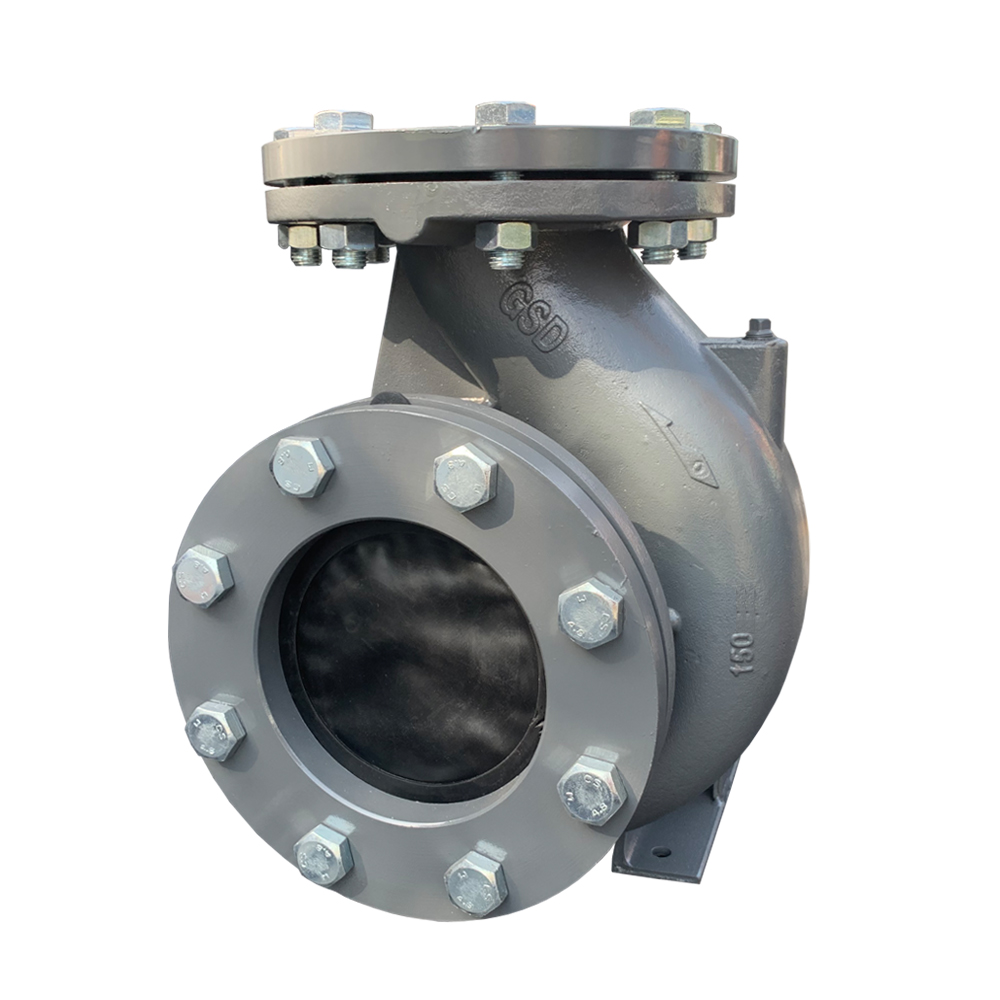

GSD GZ37-150 ปั๊มหอยโข่งหน้าแปลน 5.5KW. 380V. 4P ท่อ 150x150MM.

Product Description

GSD GZ37-150 ปั๊มหอยโข่งหน้าแปลน 5.5KW. 380V. 4P ท่อ 150x150MM. (สำหรับระบบหล่อเย็น ระบบระบายความร้อน)

Model : GZ37-150-4P-FC

Specification ข้อมูลจำเพาะ

• Suction X Discharge ขนาดท่อดูด – ท่อส่ง : 150 x 150 mm.
• มาตรฐานหน้าแปลน : DIN PN16
• Capacity ความสามารถ : 120-192  M³/H
• Head อัตราส่งสูง : 7.3-9.8 M
• Efficiency ประสิทธิภาพ (%) : 78
• Pump Material วัสดุปั๊ม :
– ตัวเรือนปั๊ม : เหล็กหล่อ (FC200)
– ใบพัด : สเตนเลส (SUS304)
– เพลา : สเตนเลส (SUS420)
– ซีล : M/S (เซรามิก/คาร์บอน/NBR)
• Built in Motor Maker  ผู้ผลิตมอเตอร์ : TECO Eff.IE2 หรือ GSD Eff.IE2
• Power Output Range กำลังมอเตอร์ : 5.5 KW/7HP  IP55, คลาส F
• Speed RPMความเร็วรอบ (รอบ/นาที) : 1450 rpm/min , 50 Hz.
• โวลต์ (Volt) ; 380V
• เฟส (Phase) : 3 Phase
• Staring Method วิธีการสตาร์ท : DOL
• Degrees of Protection ระดับการป้องกันฝุ่นละอองและน้ำ : IP55

คุณสมบัติ

• ปั๊มหอยโข่งสำหรับระบบหล่อเย็น ระบบระบายความร้อน
• โครงสร้างเป็นรูปก้นหอยแบบแนวนอน ประหยัดพื้นที่ และง่ายต่อการติดตั้ง
• ตัวปั๊มและมอเตอร์ติดกัน โดยใช้เพลาขับตรงจากตัวมอเตอร์
• มอเตอร์ปั๊มประสิทธิภาพสูง IE2-3, กันน้ำและฝุ่น: IP 55, ระดับฉนวน (Insulation class: F)
• ใบพัดเป็นใบพัดเดี่ยวแบบปิด (Closed Type Single Suction)
• ใบพัดของปั๊ม เป็นการออกแบบโมเดลไฮดรอลิกได้มีการบาลานซ์ เพื่อให้ปั๊มใช้งานมีประสิทธิภาพมากที่สุด
• สามารถเลือกวัสดุของตัวปั๊มน้ำและใบพัดตามความต้องการของลูกค้าได้ (เหล็กหล่อ หรือ แสตนเลส)
• ป้องกันการรั่วซึมของน้ำโดยใช้แมคคานิคัลซีล(Machanical Seal) ถนอมเพลา ยืดอายุการใช้งาน
• เพลาทำจากแสตนเลสผ่านกระบวนการชุบแข็ง
• มาตราฐานหน้าแปลนแบบ DN10/16 (รวมหน้าแปลน)
• ใช้งานกับของเหลวที่อุณหภูมิไม่เกิน 85 องศาเซลเซียส

การใช้งาน

• ใช้กับเครื่อง EVAP (Evaporative Condenser)
• ใช้ในอุตสาหกรรมห้องเย็น,ห้องแช่แข็ง
• ใช้กับระบบหมุนเวียนน้ำในอุตสาหกรรม ที่ต้องการน้ำปริมาณมากและแรงดันต่ำ
