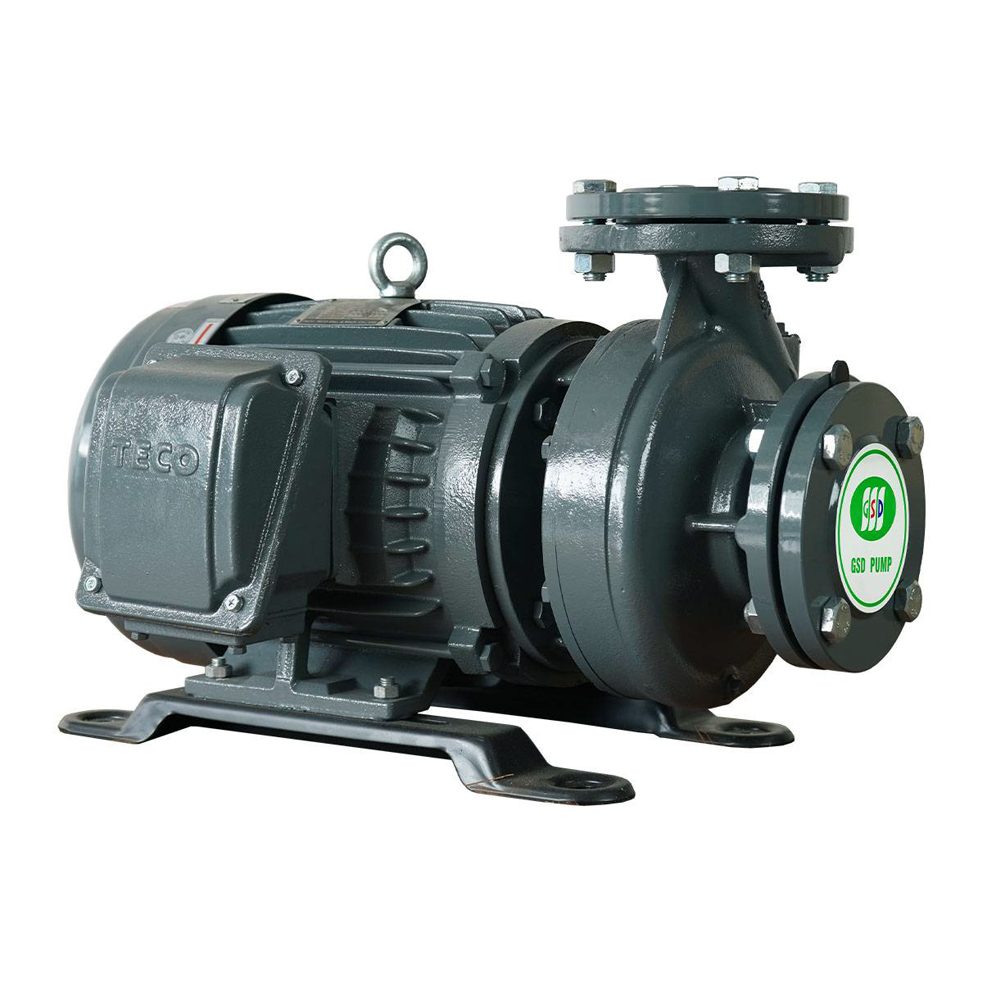

GPS G37-100-4P ปั๊มน้ำหอยโข่ง 7.5HP.380V.4Pole ท่อ 100MM. ความสามารถ 69.2∼103.8M³/H ส่งสูง 16.6∼13.2M.
• GPS SERIES ปั๊มน้ำหอยโข่งแนวนอน รุ่น G37-100-4P ติด มอเตอร์ TECO 7.5HP.380V.4Pole ท่อ 100มิล ความสามารถ 69.2∼103.8M³/H ส่งสูง 16.6∼13.2M.
• โครงสร้างเป็นรูปหอยโข่งติดตั้งแนวนอน ประหยัดพื้นที่ และง่ายต่อการติดตั้ง
• ตัวปั๊มและมอเตอร์ติดกัน โดยใช้เพลาขับตรงจากตัวมอเตอร์
• มอเตอร์ในตัวชนิดประสิทธิภาพสูง IE2-3, กันน้ำและฝุ่น: IP 55, ระดับฉนวน (Insulation class F)
• ใบพัดปั๊มน้ำหอยโข่งเป็นใบพัดเดี่ยวแบบปิด (Closed Type Single Suction) ค่า PH เป็นกลางที่ 6-8
• ป้องกันการรั่วซึมของน้ำโดยใช้แมคคานิคัลซีล(Machanical Seal) ถนอมเพลา ยืดอายุการใช้งาน
• สามารถเปลี่ยนวัสดุของแมคคาคัลซีล (Machanical Seal) ตามการใช้งานของลูกค้าได้ (Carbon, Silicon, NBR,Viton)
• เพลาทำจากแสตนเลสผ่านกระบวนการชุบแข็ง
• ใช้สำหรับน้ำประปาในระบบอุตสาหกรรม การก่อสร้าง ระบบประปาอาคารสูง เช่น อพาร์ทเมนต์ ระบบน้ำชลประทาน และเหมาะเป็นพิเศษกับการไหลเวียนของน้ำเย็นหรือน้ำร้อนในระบบชิลเลอร์
• ใช้สำหรับระบบคอนเดนเสท ( Condensate System)
• กรณีที่ตัวปั๊มทำจาก แสตนเลส สามารถใช้กับน้ำที่มีส่วนผสมสารเคมีได้
• สินค้าคุณภาพ ผลิตจากจีน
• รับประกันสินค้า 1 ปี
**ราคาติดต่อฝ่ายขาย**
Product Description
GPS G37-100-4P ปั๊มน้ำหอยโข่ง 7.5HP.380V.4Pole ท่อ 100MM. ความสามารถ 69.2∼103.8M³/H ส่งสูง 16.6∼13.2M.
Model : G37-100-4P-FC
• GPS coaxial pump
Specification ข้อมูลจำเพาะ
• ขนาดท่อดูด – ท่อส่ง : 100 mm. x 100 mm.
• มาตรฐานหน้าแปลน : DIN PN16
• Capacity ความสามารถ : 69.2∼103.8 M³/H
• Head อัตราส่งสูง : 16.6∼13.2M.
• Efficiency ประสิทธิภาพ (%) : 75
• Pump Material วัสดุปั๊ม :
– ตัวเรือนปั๊ม : เหล็กหล่อ (FC200)
– ใบพัด : สเตนเลส (SUS304)
– เพลา : สเตนเลส (SUS420)
– ซีล : M/S (เซรามิก/คาร์บอน/NBR)
• Built in Motor Maker ผู้ผลิตมอเตอร์ : TECO Eff.IE2 หรือ GSD Eff.IE2
• Power Output Range กำลังมอเตอร์ : 5.5 KW/7.5HP IP55, คลาส F
• Speed RPMความเร็วรอบ (รอบ/นาที) : 1450 rpm/min , 50 Hz.
• โวลต์ (Volt) ; 380V
• เฟส (Phase) : 3 Phase
• Staring Method วิธีการสตาร์ท : DOL
• Degrees of Protection ระดับการป้องกันฝุ่นละอองและน้ำ : IP55
• น้ำหนัก : 126 kg.
คุณสมบัติ
คุณสมบัติ
• ปั๊มน้ำหอยโข่งแนวนอน หรือ เรียกว่า ปั๊มเซนติฟูกัล หรือหอยโข่ง
• โครงสร้างเป็นรูปหอยโข่งติดตั้งแนวนอน ประหยัดพื้นที่ และง่ายต่อการติดตั้ง
• ตัวปั๊มและมอเตอร์ติดกัน โดยใช้เพลาขับตรงจากตัวมอเตอร์
• สามารถเลือกวัสดุของตัวปั๊มน้ำหอยโข่งและใบพัดตามความต้องการของลูกค้าได้ (เหล็กหล่อ หรือ แสตนเลส)
• มอเตอร์ในตัวชนิดประสิทธิภาพสูง IE2-3, กันน้ำและฝุ่น: IP 55, ระดับฉนวน (Insulation class F)
• ใบพัดปั๊มน้ำหอยโข่งเป็นใบพัดเดี่ยวแบบปิด (Closed Type Single Suction) ค่า PH เป็นกลางที่ 6-8
• ใบพัดของปั๊มหอยโข่ง เป็นการออกแบบโมเดลไฮดรอลิกได้มีการบาลานซ์ เพื่อให้ปั๊มใช้งานมีประสิทธิภาพมากที่สุด
• ป้องกันการรั่วซึมของน้ำโดยใช้แมคคานิคัลซีล(Machanical Seal) ถนอมเพลา ยืดอายุการใช้งาน
• สามารถเปลี่ยนวัสดุของแมคคาคัลซีล (Machanical Seal) ตามการใช้งานของลูกค้าได้ (Carbon, Silicon, NBR,Viton)
• เพลาทำจากแสตนเลสผ่านกระบวนการชุบแข็ง
• มาตราฐานหน้าแปลนแบบ DN10/16 (รวมหน้าแปลน)
• ใช้งานกับของเหลวที่อุณหภูมิไม่เกิน 85 องศาเซลเซียส
การใช้งาน
• ใช้สำหรับน้ำประปาในระบบอุตสาหกรรม การก่อสร้าง ระบบประปาอาคารสูง เช่น อพาร์ทเมนต์ และหอพัก ระบบน้ำชลประทาน และเหมาะเป็นพิเศษกับการไหลเวียนของน้ำเย็นหรือน้ำร้อนในระบบชิลเลอร์
• ใช้สำหรับระบบคอนเดนเสท ( Condensate System)
• กรณีที่ตัวปั๊มทำจาก แสตนเลส สามารถใช้กับน้ำที่มีส่วนผสมสารเคมีได้
Construction

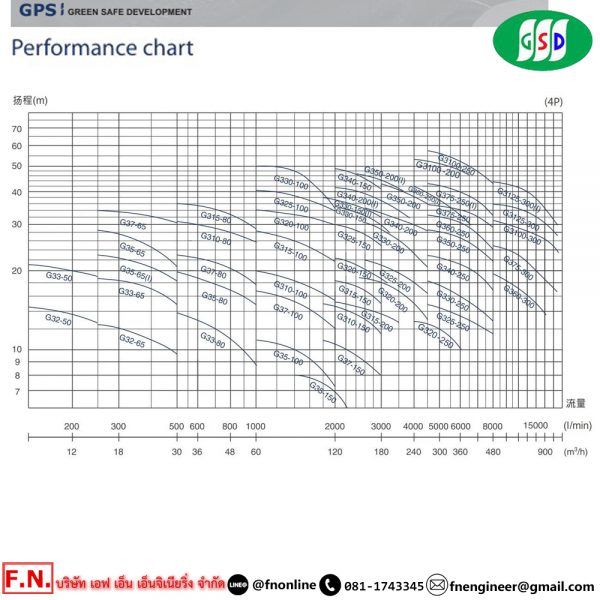

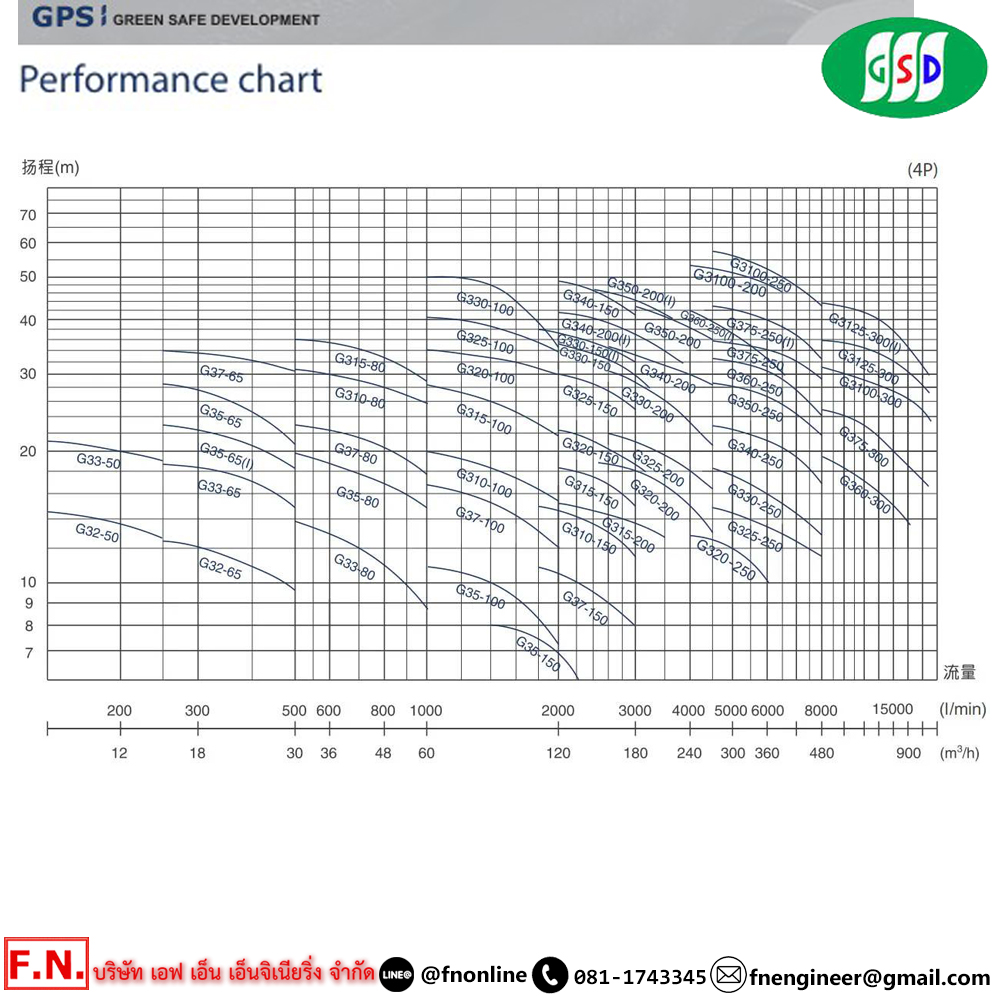

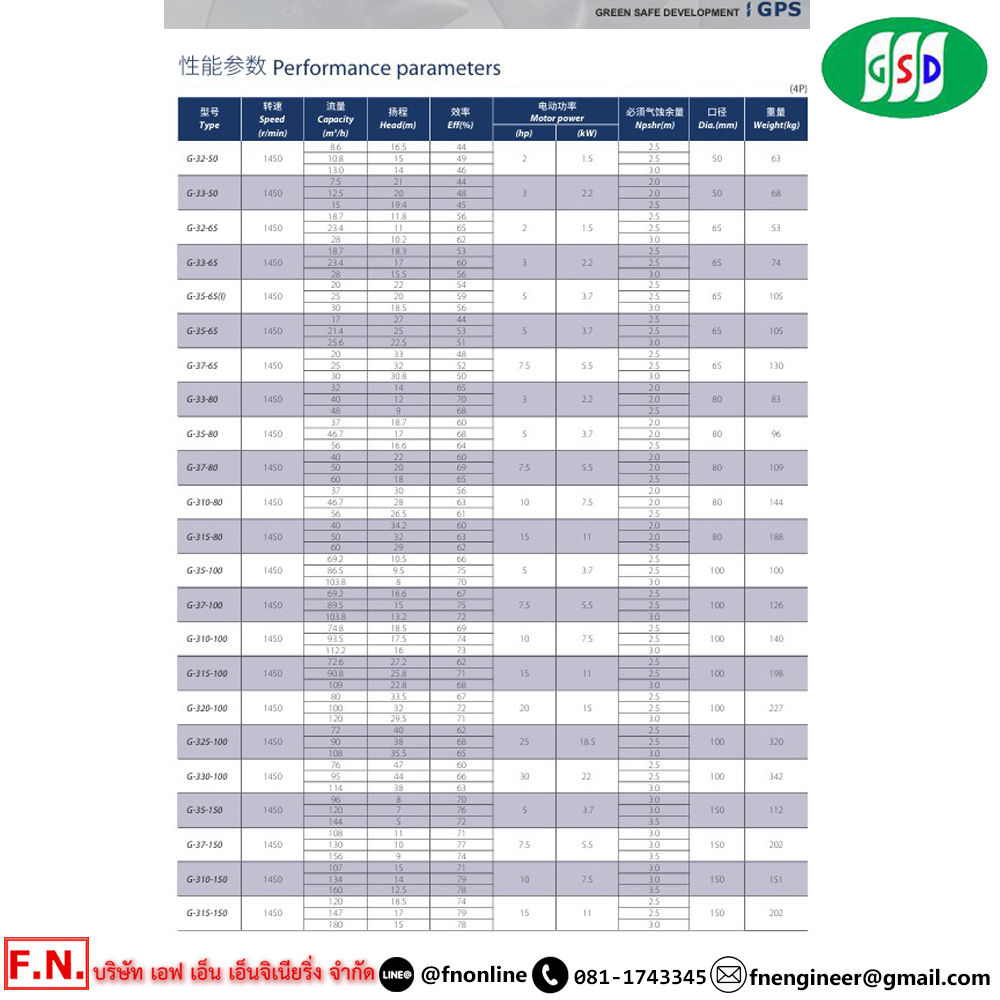

Performance parameters

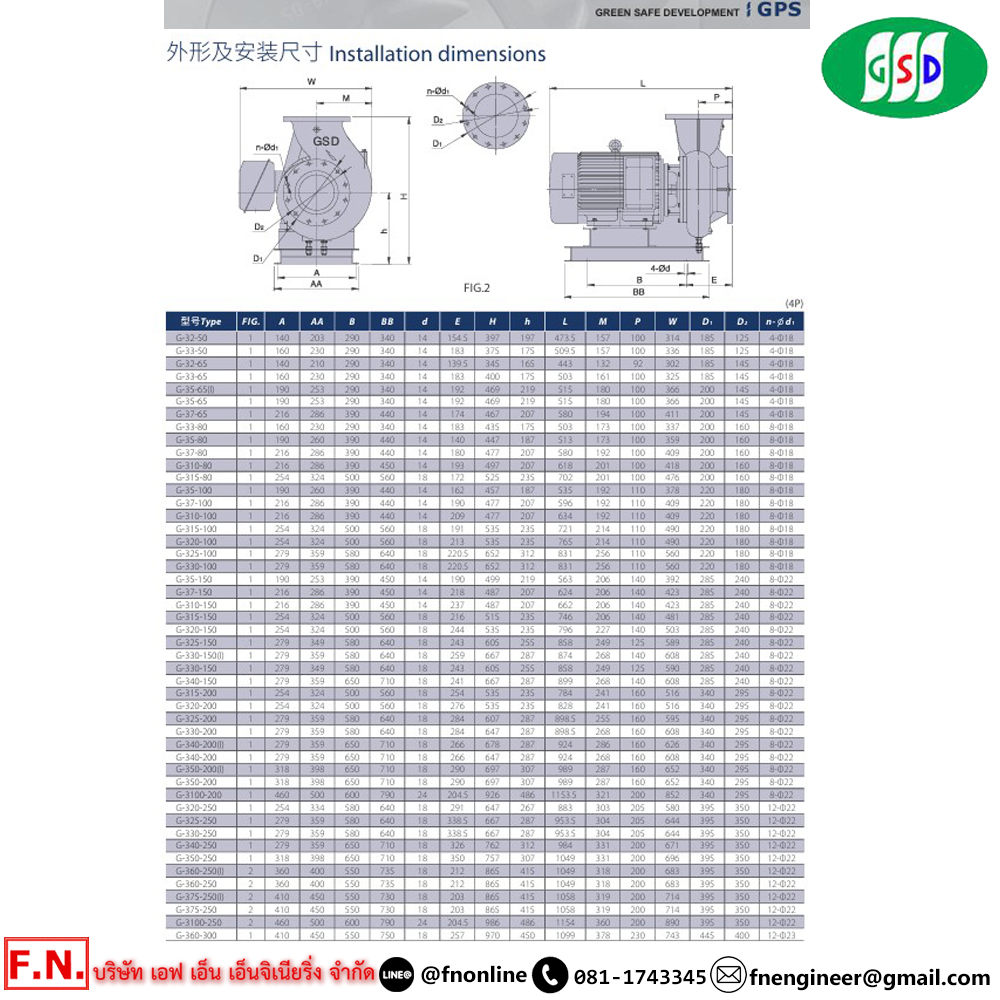

แผนผังการติดตั้ง
