Product Description

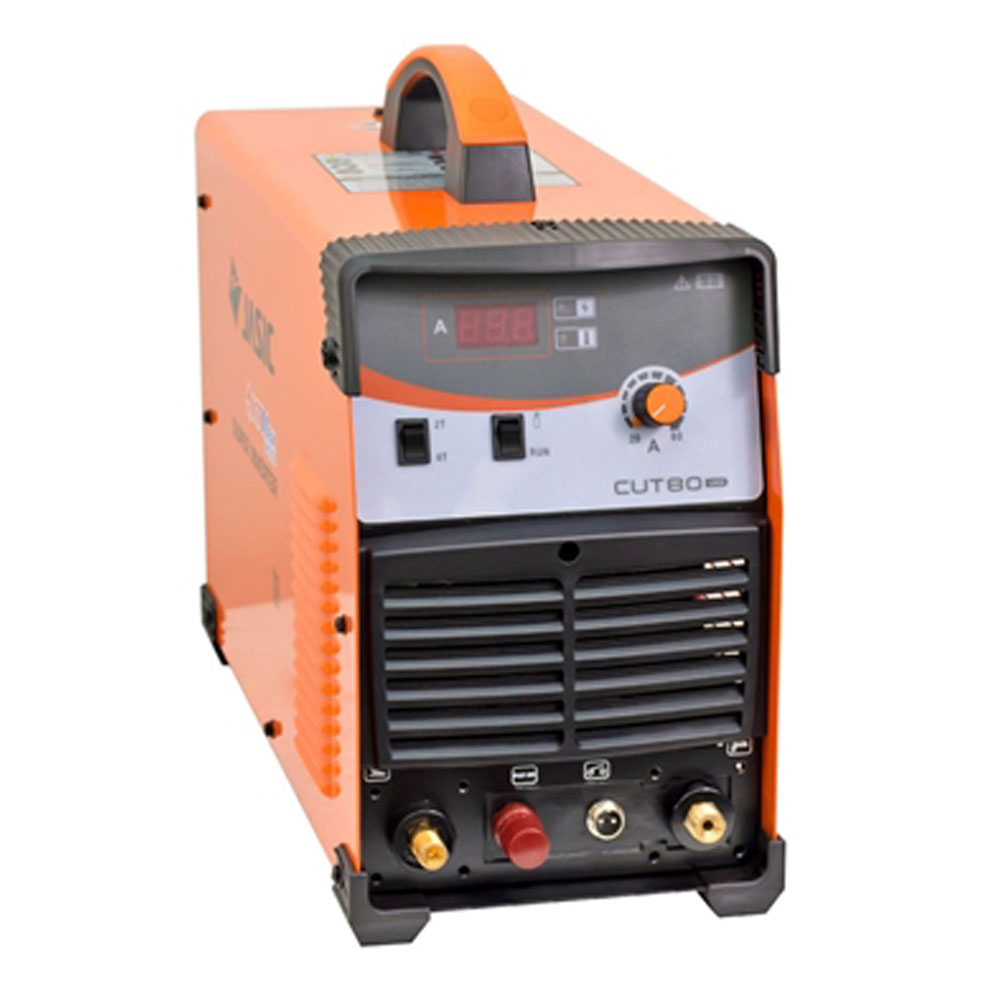

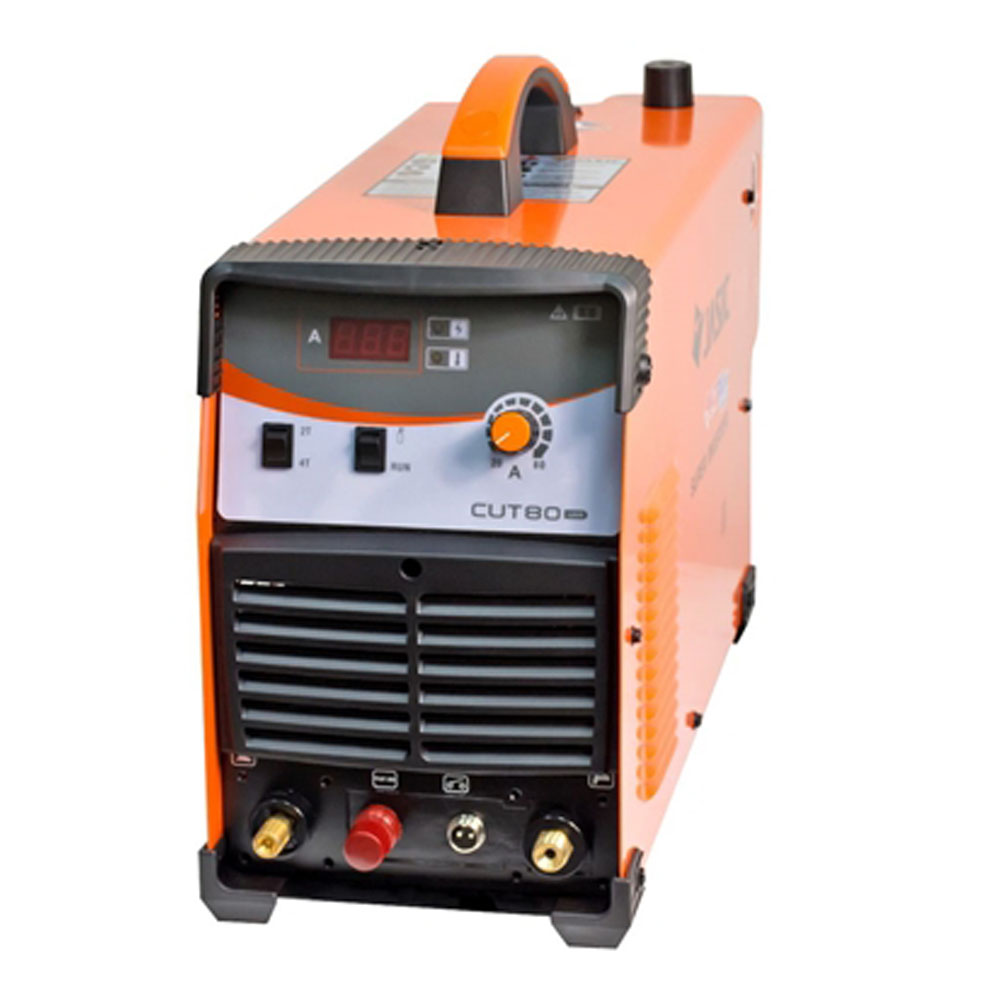

CUT80 3PH เครื่องตัดพลาสมา 80A (JASIC)
Model : CUT80L205
Specifications ข้อมูลจำเพาะ
• แรงดันไฟเข้า : 3 เฟส 380V+15 %. 50/60Hz
• กำลังไฟเข้า : 12 KVA
• แรงดันไฟขณะไร้ภาระ : 296V
• กระแสการตัด : 20-80 A
• แรงดันไฟในการตัด : 80A/112V
• ความสามารถในการทำงาน : 40%
• ความสูญเสียขณะไร้ภาระ : 50W
• ระบบเริ่มอาร์ค : Arc-Start (Non-Touch)
• ประสิทธิภาพ : 85%
• พาวเวอร์แฟคเตอร์ : 0.7
• ระดับความเป็นฉนวน : F
• ระดับฉนวนป้องกัน : IP21S
• แรงดันลม : 4-5บาร์
• ปริมาณลม : 0.36m³/min
• น้ำหนัก : 25 kg
• ขนาดเครื่อง : 540x250x380mm
• ความสามารถในการตัด : 35 mm
• คุณภาพการตัดดีที่สุด : 25 mm.

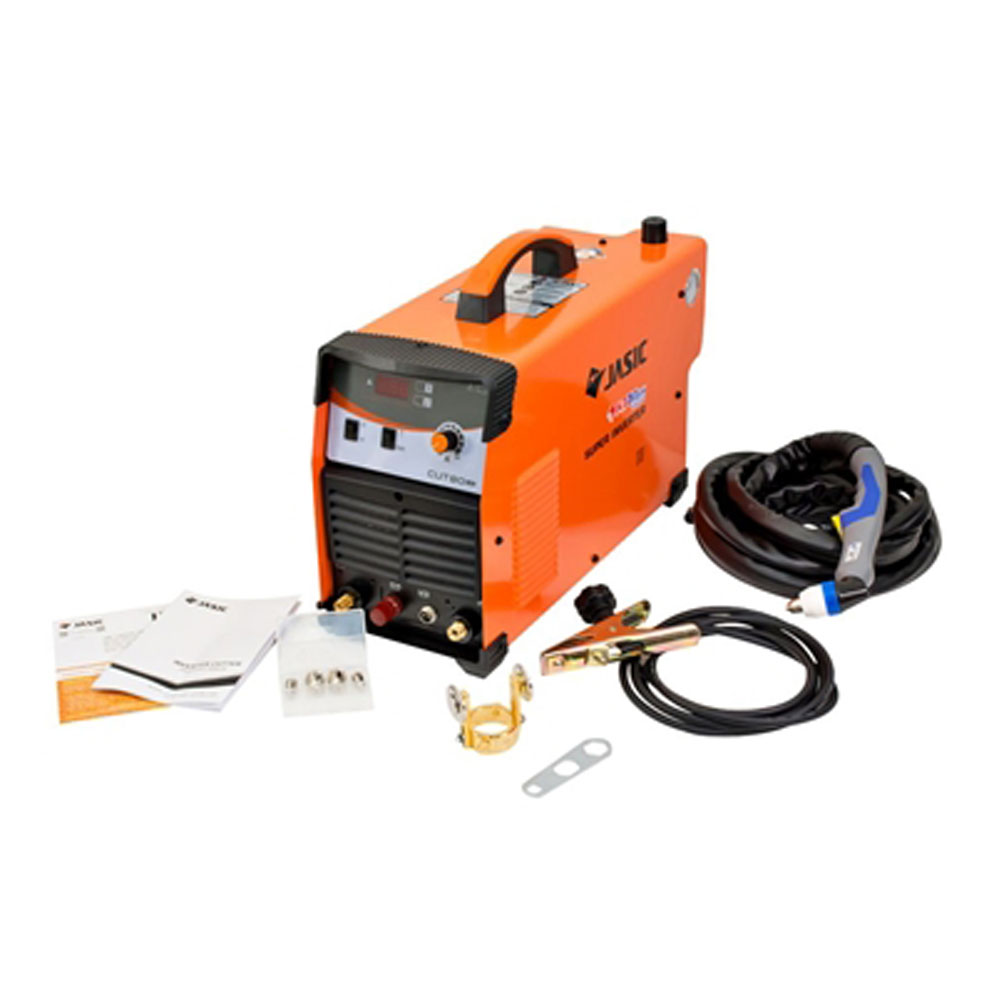

อุปกรณ์ทั้งหมดในกล่อง (Products and Accessories)
• เครื่องตัดพลาสมา JASIC รุ่น CUT80-L205
• หัวตัดพลาสม่า รุ่น P80 พร้อมสายตัดขนาด ยาว 5 ม.
• สายดิน 300 แอมป์ ขนาด 16 ตร.มม. ยาว 3 m
• ข้อต่อและอุปกรณ์ต่างๆ
• คู่มือการใช้งานภาษาอังกฤษและใบรับประกัน
Download PDF
จุดเด่น (Features)
| • เป็นระบบ PILOT ARC มีฟังก์ชันที่สามารถปรับตั้งค่าแบบออโต้หรือแมนนวลได้ |
| • มีระบบป้องกัน GAS LOCK ป้องกันไม่ให้ตัวเครื่องเกิดความเสียหายได้ |
บรรจุภัณฑ์ (Packaging)
| เครื่องตัดพลาสมา JASIC รุ่น CUT80-L205 บรรจุในกล่องกระดาษแข็ง มีวัสดุกันกระแทกทั้งด้านหน้าและด้านหลัง |
การใช้งาน (Applications)
| • เครื่องตัดพลาสมา JASIC รุ่น CUT80-L205 สามารถตัดโลหะได้ดี ราบเรียบ แนวตัดมีความสวยงาม ตัดโลหะได้ทุกประเภท เช่น เหล็ก สแตนเลส อลูมิเนียม ทองเหลือง เป็นต้น ประหยัดกว่าการใช้แก๊สตัด การเกิดอันตรายค่อนข้างน้อย ชิ้นงานที่ตัดไม่เกิดการเสียรูปทรง ไม่บิดหรืองอ ใช้คู่กับปั๊มลมในการตัด |
วิธีการใช้งาน (How to use)
| • เครื่องตัดพลาสมา JASIC รุ่น CUT80-L205 ตัวเครื่องมีสายไฟติดมากับตัวเครื่อง ไม่มีปลั๊ก (แนะนำให้ใช้ปลั๊กพาวเวอร์ในการใช้งาน) |
| • วิธีการประกอบ สายก๊าซและสายดิน สายก๊าซจะมีทั้งหมด 3 เส้น นำข้อต่อเกลียวของสายดินเข้าไปกับตัวเครื่อง ตามสัญลักษณ์ที่ติดกับตัวเครื่อง + |

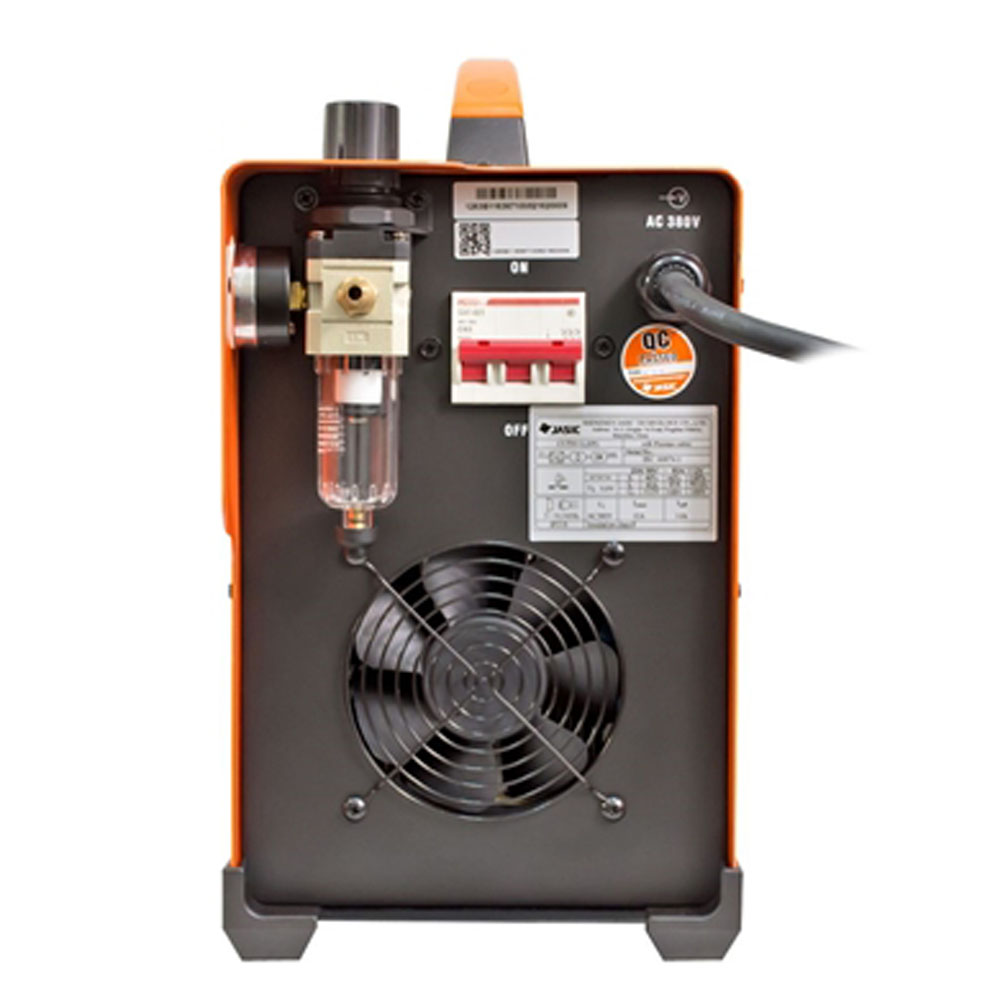

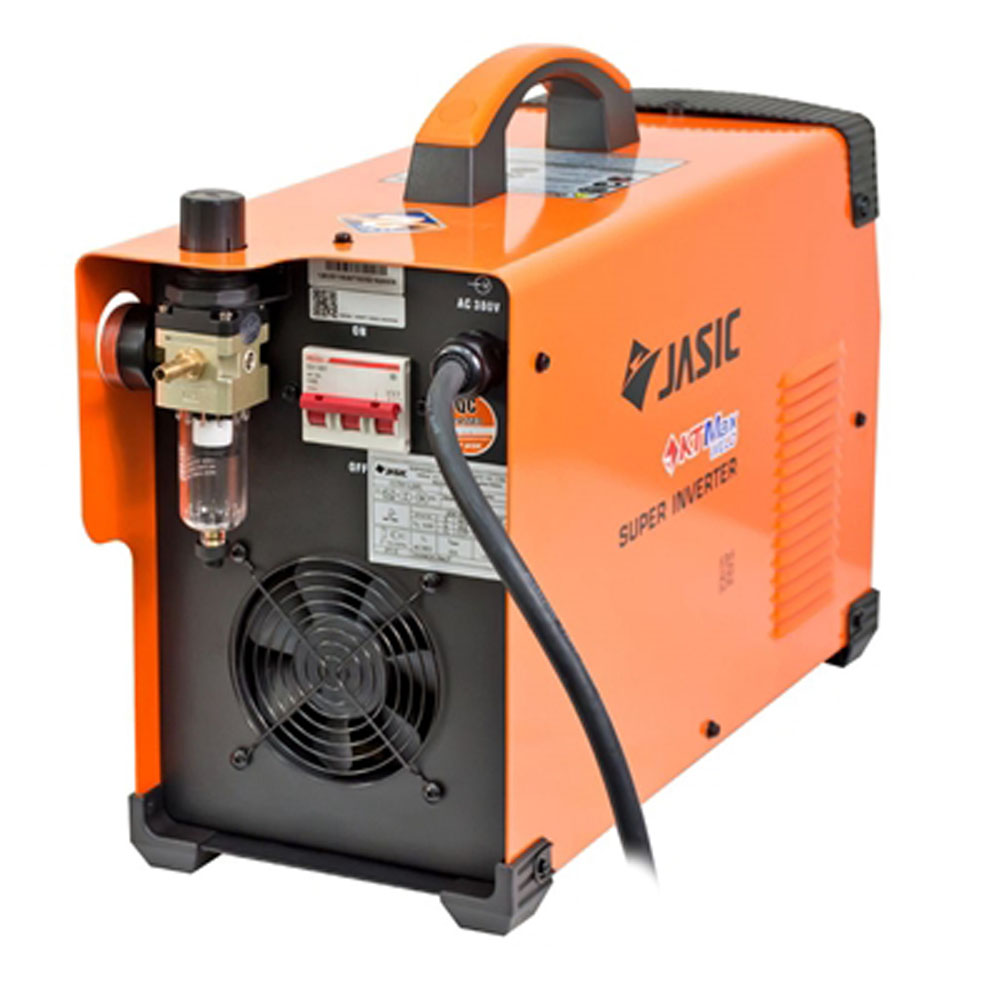

| • ต่อสายลมจากปั๊มลมเข้ากับเกจ์วัดแรงดันด้านหลังของเครื่อง ปรับแรงดันลมอยู่ที่ 4 - 5 บาร์ |

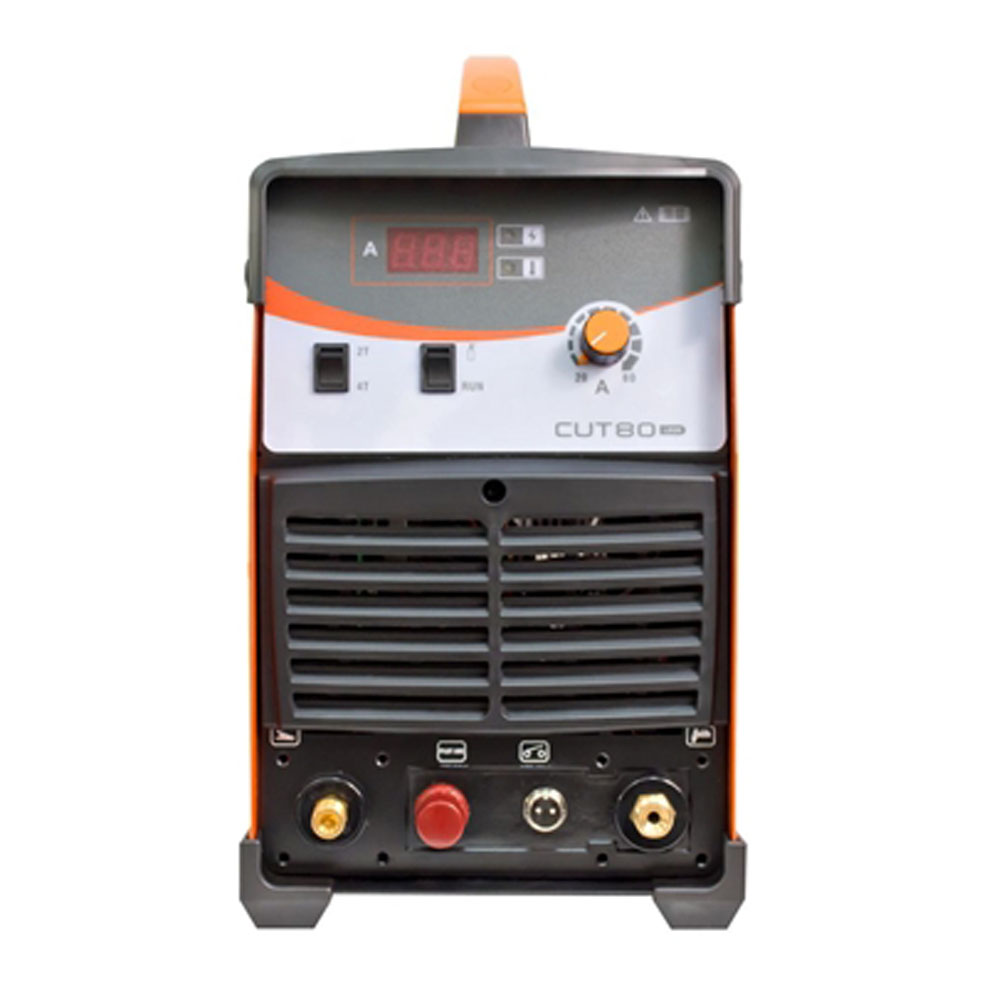

| • สามารถปรับเพิ่ม /ลดกระแสในการตัดได้ที่ปุ่มด้านหน้า |
ข้อควรปฏิบัติ/ข้อควรระวังในการใช้งาน (Do and Don’t)
| • ก่อนใช้งานทุกครั้ง ควรใส่อุปกรณ์ ป้องกัน เช่น แว่นตากันสะเก็ด ถุงมือหนัง หน้ากากป้องกันฝุ่น |
| • ปลั๊กไฟต้องอยู่ในสภาพที่สมบูรณ์และพร้อมที่จะใช้งาน ตรวจสอบอุปกรณ์ เช่น สายตัด สายกราว ข้อต่อหน้าเครื่อง ไม่ให้เกิดความเสียหายหรือมีรอยรั่ว |
| • ไม่ควรดัดแปลงตัวเครื่อง หรือสายตัด หรืออุปกรณ์ส่วนอื่น หากมีการชำรุดของอุปกรณ์ต่างๆ ให้รีบเปลี่ยนทันที |
| • ห้ามใช้งานใกล้กับวัสดุที่ติดไฟง่าย หรืออุปกรณ์บรรจุวัตถุไวไฟ |
| • ในการใช้งานต้องต่อสายดินทุกครั้ง |
การบำรุงรักษา (Maintenance)
| • ตรวจสอบกำลังไฟขาเข้าให้ถูกต้อง ตามความต้องการของเครื่องตัวนั้นๆ |
| • หลังจากหยุดการใช้เครื่องแล้ว ควรปล่อยให้พัดลมระบายอากาศของเครื่องทำงานอย่างน้อย 10 - 15 นาที โดยเปิดเครื่องค้างไว้ เพื่อไม่ให้เกิดความร้อนไปสะสมที่แผนวงจร และป้องกันการเสียหายของอุปกรณ์ภายใน |
| • ควรจะเป่าฝุ่นออกอย่างน้อยเดือนละ 1 - 2 ครั้ง เพราะฝุ่นละอองเป็นสาเหตุที่ทำให้ระบบอุปกรณ์อิเลกทรอนิกส์ เกิดความเสียหายได้ถ้ามีการสะสมมากๆจะทำให้ระบบวงจรบกพร่อง การไหลของวงจรกระแสไฟไม่ดีเท่าที่ควร |
