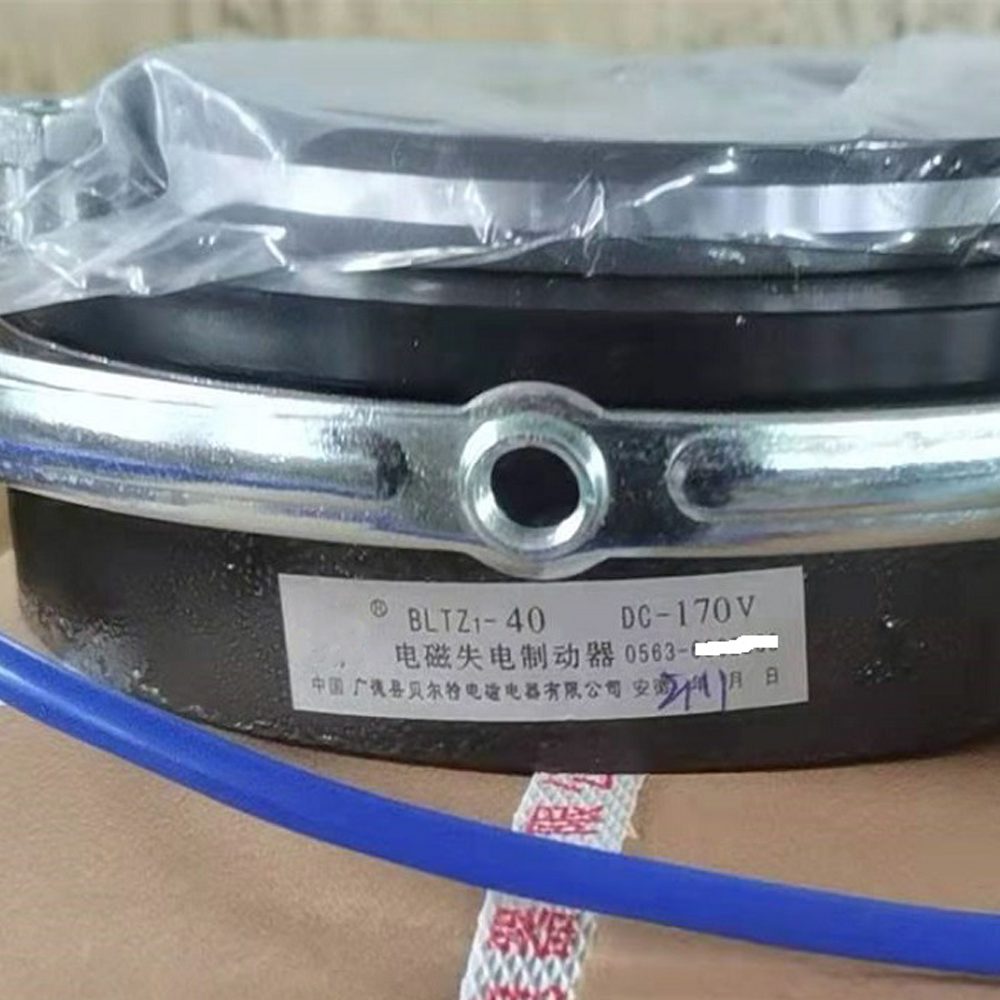

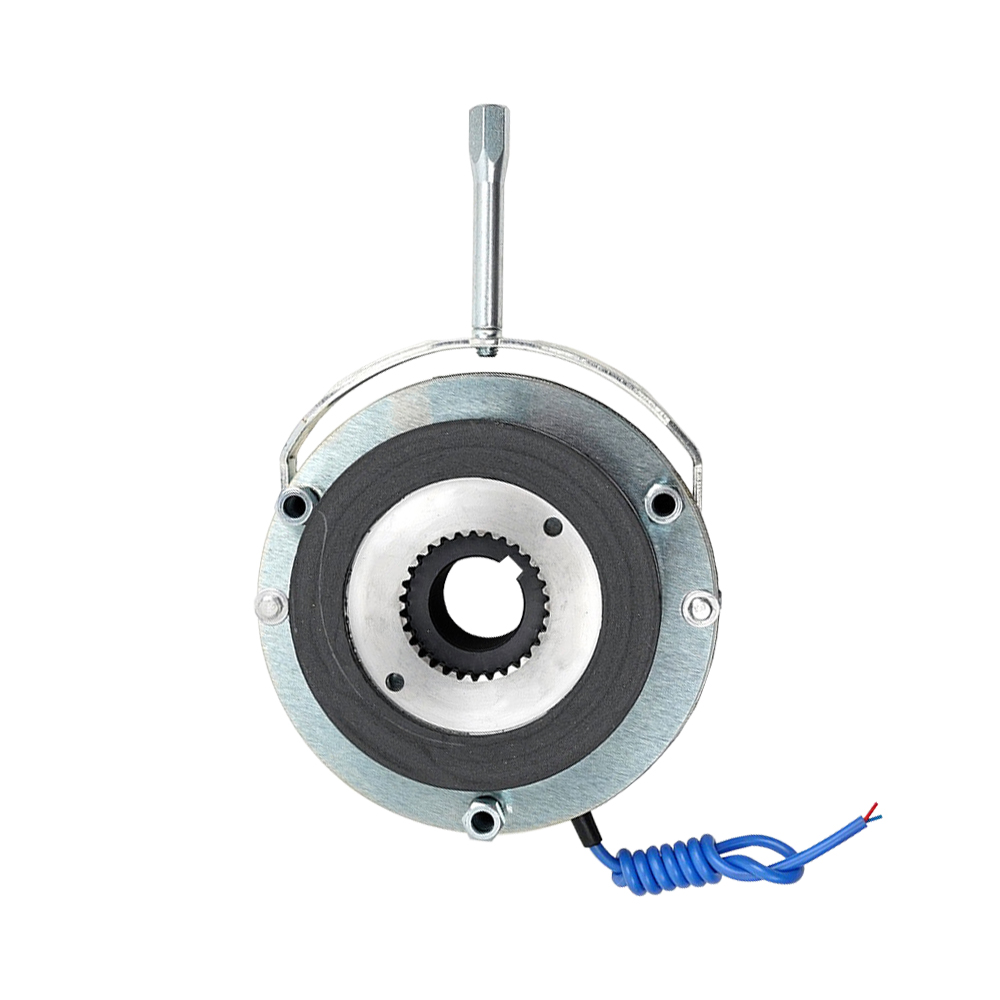

BLTZ1-40 เบรคแม่เหล็กไฟฟ้า DC มีคันโยก แรงบิด 40 Nm ไฟเข้า 170VDC ใช้กับมอเตอร์ 5.5HP
• BLTZ1-40 เบรคแม่เหล็กไฟฟ้า DC มีคันโยก แรงบิด 40 Nm ไฟเข้า 170VDC ใช้กับมอเตอร์ 5.5HP
• เบรคแม่เหล็กไฟฟ้ารุ่นนี้เปิดและปิดด้วยแม่เหล็กไฟฟ้า
• เมื่อปิดเครื่อง สปริงจะถูกเพิ่มแรงดันเพื่อให้เกิดการเบรคด้วยแรงเสียดทาน
• จับคู่กับมอเตอร์ซีรีส์ Y เป็นหลักเพื่อสร้างมอเตอร์อะซิงโครนัสสามเฟสสำหรับเบรคแม่เหล็กไฟฟ้า
• เหมาะสำหรับโลหะวิทยา การก่อสร้าง อุตสาหกรรมเคมี อาหาร เครื่องมือเครื่องจักร บรรจุภัณฑ์ เวที ลิฟต์ เรือ และเครื่องจักรอื่นๆ วางตำแหน่งได้แม่นยำ เบรคอย่างปลอดภัย และวัตถุประสงค์อื่นๆ
Product Description
BLTZ1-40 เบรคแม่เหล็กไฟฟ้า DC มีคันโยก แรงบิด 40 Nm ไฟเข้า 170VDC ใช้กับมอเตอร์ 5.5HP
Code : BLTZ1-40
Product structure and working principle
• This series of brakes is composed of yoke body, excitation coil, spring, brake disc, armature, spline sleeve, manual release device, etc.
• Install on the rear cover of the motor (or on the flange of the equipment), adjust the installation screw to make the air gap to the specified value;
• The spline sleeve is fixed on the shaft, and the brake disc can slide axially on the spline sleeve, generating braking torque when braking.
• When the coil of the brake is energized, the coil generates a magnetic field, the armature is magnetically attracted to the yoke, the armature is disconnected from the brake disc, and the brake disc is carried by the motor shaft to rotate normally;
• When the coil is de-energized, the magnetic field disappears, and the armature is pushed to the brake disc by the force of the spring, generating frictional torque and braking.
• Pulling the “manual release device” or tightening the “screw release device” can also release the armature, which is convenient for the installation and adjustment of the equipment.
Specifications ข้อมูลจำเพาะ
• size ขนาด : 40
• สามารถรับแรงบิดเบรค : 40 Nm
• ใช้กับมอเตอร์ : 4KW./5.5HP
• ใช้กับมอเตอร์ : เฟรม 112
• Rated Power กำลังไฟ : 75W.
• ไฟเข้า Power : 170 VDC
• มีคันโยกปลดเบรคได้
• รูเพลา : ∅20 mm/∅25 mm/∅30 mm
• น้ำหนัก Weight : kg
น้ำหนัก | 5.7 kg |
---|
