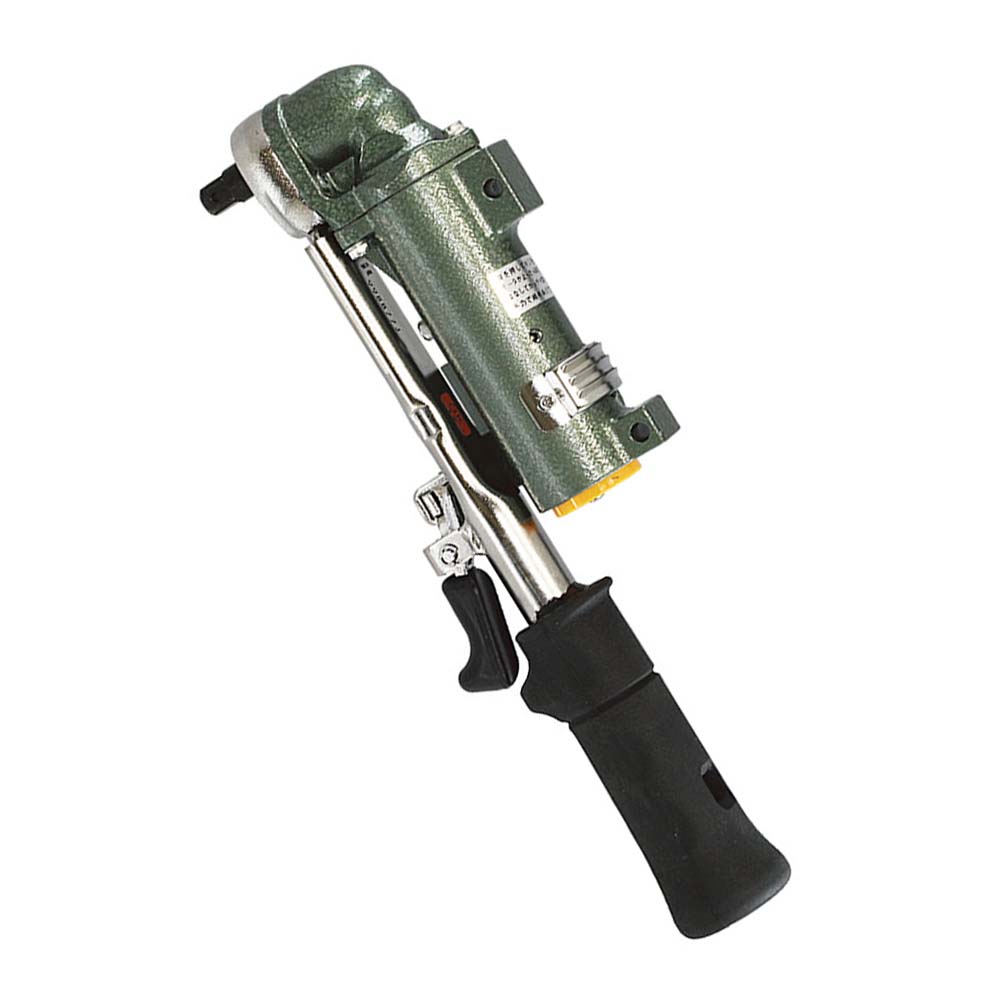

AC50N3 บ๊อกซ์ลมวัดแรงบิด กึ่งอัตโนมัติ 3/8"DR ช่วงแรงบิด 10∼50 N•m

AC180N3 บ๊อกซ์ลมวัดแรงบิด กึ่งอัตโนมัติ 1/2″DR ช่วงแรงบิด 40∼180 N•m

Name: AC180N3 บ๊อกซ์ลมวัดแรงบิด กึ่งอัตโนมัติ 1/2"DR ช่วงแรงบิด 40∼180 N•m
SKU: AC180N3
Availability: InStock

รหัสสินค้า: AC180N3 หมวดหมู่: บ๊อกซ์ลมวัดแรงบิด

Compare

Product Description

Code No : AC180N3

• AC3 Semi-Automatic
• ANGLE
• PNEUMATIC
• GRADUATION
• TRIGGER

Features

• Semi-Automatic Type: มอเตอร์ลมที่ติดตั้งบนประแจแรงบิดช่วยให้กระชับแน่นได้อย่างรวดเร็วและแม่นยำในการขันขั้นสุดท้ายด้วยประแจแรงบิดที่ทำด้วยมือ
• เครื่องมือนี้แทนที่กระบวนการขันนิวเมติกสองขั้นตอนตามด้วยประแจแรงบิดคลิกเป็นเครื่องมือเดียวเพื่อประสิทธิภาพที่ดียิ่งขึ้น
• การเปลี่ยนแรงบิดขัน ทำได้ง่าย ๆ โดยใช้ประแจหกเหลี่ยมเพื่อปรับสเกลบนด้ามจับ
• ปุ่มไก trigger ปล่อยหลังจากขันแน่นชั่วคราวแล้วใช้แรงมือจนถึงประแจแรงบิด “คลิก” ตามการตั้งค่าแรงบิดที่ต้องการ
• มีคุณสมบัติเหมือนกับ A Series แต่มีมอเตอร์ขนาดใหญ่ขึ้นและมีแรงบิดในการขันที่สูงขึ้น
• ทำการสอบเทียบอย่างง่ายดายบนเครื่องทดสอบแรงบิดมาตรฐานเช่น DOTE4-G ของ Tohnichi ตั้งแต่ประแจแรงบิดควบคุมแรงบิดที่ใช้สุดท้ายไม่ต้องใช้ตัวจำลองร่วม
• รุ่น AC3 มีไดรฟ์วงล้อสี่เหลี่ยมใหม่ที่รองรับซ็อกเก็ตป้องกันการสั่นสะเทือน (ไม่รวม) และกลไกทริกเกอร์ที่ปรับปรุงใหม่
• มีเวอร์ชั่น LS พร้อมลิมิตสวิตช์ ซึ่งจะสร้างระบบการตรวจสอบข้อผิดพลาดเมื่อใช้กับเครื่องตรวจนับ CNA-4mk3 (แยกจำหน่าย) เมื่อตั้งค่าแรงบิดได้สำเร็จลิมิตสวิทช์ จะทำงานเพื่อยืนยันการขันให้แน่น – ไม่รัดอีกต่อไป!

Specificatin ข้อมูลจำเพาะ

Accuracy ±3%

• ช่วงแรงบิด Torque Range : 40∼180 N•m
• Grad : 2
• Provisional Tightening [Nm] : 19
• Free Rotation [r.p.m] : 800
• Air Pressure [MPa] : 0.6
• Air Mass Flow [m3/min] : 0.31
• น้ำหก Weigh : 3.5 kg

DIMENSION (mm)

• Dimension
• Effective Length : L 400 mm
• Overall Length : L’ 487.5 mm
• H : 124.5 mm
• R : 20.5 mm
• SQ. Drive a : 1/2″ (12.7 mm)
• SQ. Drive b : 26.4 mm
• c : 12.2 mm
• ø D : 16 mm
• Ø d : 4.1 mm

Notes

• The required hose diameter of A10N3 – 180N3, AC25N-50N are Φ5, AC100N3, 180N3 are Φ6.
• ISO VGA32 (turbine oil #90) is required as the lubrication.
• Rated voltage of the limit switch is AC/DC 30V, below 1A.
• The provisional tightening torque is not guaranteed.
• ACFD Wireless Version with Data Output available as special order upon request.
• ACQSPLDS Wired Version with Data Output available as special order upon request.
• Applicable for international use including the EU region. Compliant with calibration procedures of ISO 6789 Type II Class A.

ข้อมูลเพิ่มเติม PDF

• Semi-Automatic Type: Air motor mounted on torque wrench allows for fast provisional tightening with accuracy of final tightening by torque wrench performed by hand.

• This tool replaces conventional two-step tightening process of pneumatic tool followed by click torque wrench into one tool for greater efficiency.

• Changing tightening torque is simple by using hex key to adjust scale on handle.

• Index finger trigger engages motor. Release after provisional tightening then use hand force until torque wrench "clicks" at required torque setting.

• Same features as A Series but with larger motor and higher provisional tightening torque.

• Easy calibration performed on standard torque wrench tester such as Tohnichi's DOTE4-G. Since torque wrench is controlling final applied torque no joint simulator is required.

• AC3 version features new ratchet square drive that accommodates anti-vibration sockets (not included) and improved trigger mechanism.

• No reaction arm needed–Up to 180Nm (or equivalent) with no reaction force.

• A drop in airline pressure will not affect applied torque.

• LS version available with limit switch, which creates error-proofing system when used with CNA-4mk3 count checker (sold separately). When torque set is achieved, limit switch is triggered confirming tightening completion–no more missed fasteners!

• ACFD and ACQSPLDC3 / ACQSPLD3 Models also output applied torque data (Special order upon request).
