ไกด์โพสท์ชุด แบบออยฟรี,ขนาด 20-80 มิล
• หล่อลื่นได้ดีกว่าด้วยการฝังออยฟรี ไม่ต้องคอยใส่น้ำมัน
• สินค้าคุณภาพจากใต้หวัน
• สั่งซื้อ โปรดระบุ รุ่น
Product Description

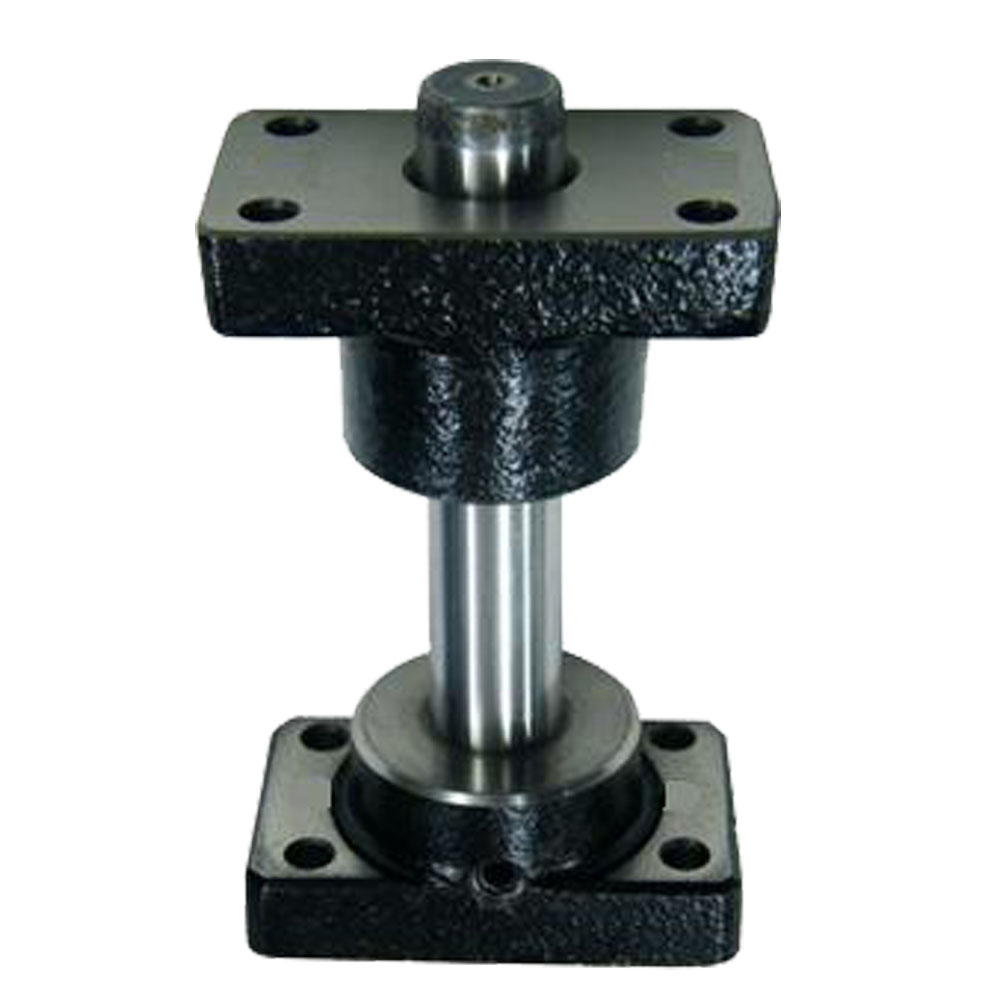

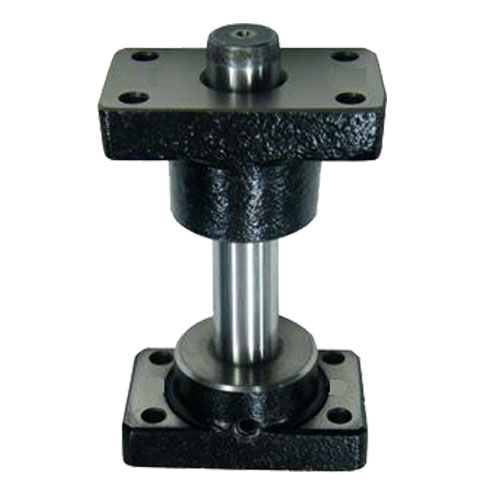

Oil Free Guide Post Set – ไกด์โพสท์ชุด แบบออยฟรี
• หล่อลื่นได้ดีกว่าด้วยการฝังออยฟรี ไม่ต้องคอยใส่น้ำมัน
Code : GPZ
ส่วนประกอบของไกด์โพสท์ 1 ชุด – Par for 1 Set of Guide Post Set
* Guide Bushing : Material. FC250
* Guide Post : Material. S50C (Induction Hardened : 58HRC)
* Guide Holder : Material. FC250
DIMENSIONS Unit:mm
| ØD | A | B | a | b | Ød | H | H1 | T | ℓ | eH7 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 74 | 44 | 56 | 30 | 6.6 | 30 | 40 | 15 | 56 | +0.010 | 6 | +0.012 0 |
| 25 | 84 | 48 | 66 | 30 | 9 | 30 | 45 | 20 | 66 | 8 | +0.015 0 |
|
| 32 | 100 | 58 | 76 | 36 | 11 | 40 | 50 | 20 | 76 | 8 | ||
| 38 | 130 | 75 | 100 | 44 | 11 | 50 | 60 | 25 | 100 | 10 | ||
| 50 | 155 | 90 | 125 | 60 | 14 | 65 | 85 | 25 | 125 | 10 | ||
| 60 | 190 | 120 | 150 | 80 | 18 | 75 | 100 | 30 | 150 | +0.015 | 13 | +0.018 0 |
| 80 | 230 | 150 | 180 | 110 | 22 | 100 | 130 | 35 | 190 | 16 | ||
| ØD | L | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | |||||||||||
| 25 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | |||||||
| 32 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 250 | ||||||
| 38 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 250 | 280 | 300 | ||||||
| 50 | 160 | 170 | 180 | 200 | 220 | 250 | 280 | 300 | 350 | |||||||||
| 60 | 180 | 200 | 220 | 250 | 280 | 300 | 350 | 400 | ||||||||||
| 80 | 250 | 280 | 300 | 350 | 400 | 450 | ||||||||||||
Order Model : GPZ -D – L
NOTE: รายการที่ไม่มีขนาดหรือราคากรุณาติดต่อพนักงานขายหรือขอ ใบเสนอราคา
ส่วนประกอบของไกด์โพสท์์ 1 ชุด Par for 1 Set of Guide Post Set
| * Guide Bushing : Material. FC250 |
| * Guide Post : Material. S50C |
| (Induction Hardened : 58HRC) |
| * Guide Holder : Material. FC250 |
