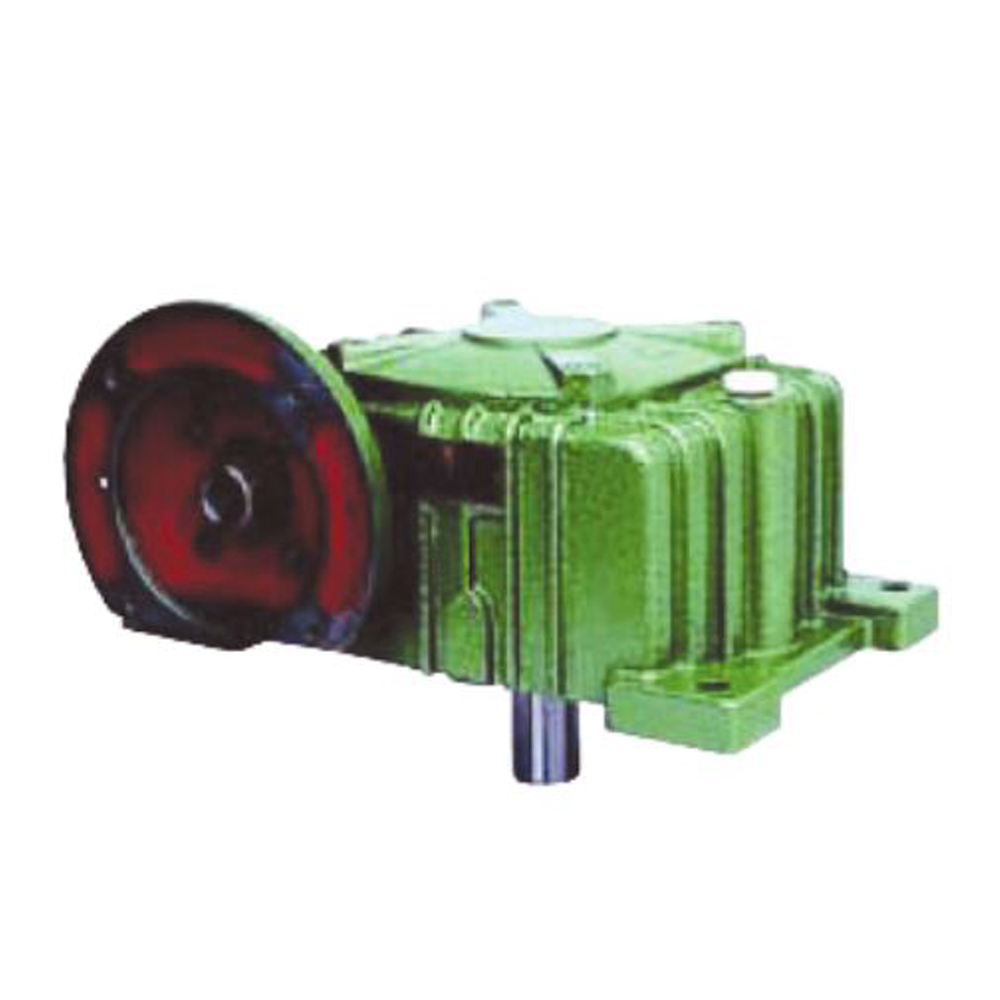

เกียร์ทดรอบ CPG รุ่น PORD-F-80,มอเตอร์ 1 แรง

Name: เกียร์ทดรอบ CPG รุ่น PORD-F-80,มอเตอร์ 1 แรง
SKU: PORD-F-80
Price: 5100.00 THB
Availability: InStock

• แบบเพลาเข้าด้านข้างหน้าแปลนยึดมอเตอร์โดยตรง, เพลาออกด้านล่าง
• เหมาะสำหรับงานขับแกนหมุนแนวตั้้ง ขับจากด้านล่าง เช่นเครื่องกวน,เครื่องผสมต่างๆ
• สินค้าคุณภาพจากใต้หวัน

รหัสสินค้า: PORD-F-80 หมวดหมู่: เกียร์ทดรอบ

~~8,500.00฿~~ 5,100.00฿ ราคายังไม่รวมภาษี

Compare

Product Description

เกียร์ทดรอบ CPG รุ่น PORD-F-80,Worm Gear Speed Reducers,PORD-F Type 1HP

Code : PORD-F-80

• Single reduction,solid output downward in vertical,input with motor flange
• แบบเพลาเข้าด้านข้างหน้าแปลนยึดมอเตอร์โดยตรง, เพลาออกด้านล่าง
• ใช้ต่อส่งกำลังจากมอเตอร์ ด้วยคลัปปลิ้ง,ยอย,โซ่,สายพาน
• เหมาะสำหรับงานขับแกนหมุนแนวตั้้ง ขับจากด้านล่าง เช่นเครื่องกวน,เครื่องผสมต่างๆ

Description รายละเอียด

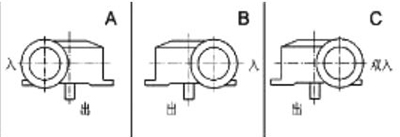

* Shaft Direction ทิศทางของเพลา : A
* Ratio อัตราทดรอบเลือกใช้ ตั้งแต่ : 1:5, 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
* Solid Input เพลาเข้า: 19 mm
* Solid Output เพลาออก : 32 mm
* Motor ค่าประมาณต้นกำลังมอเตอร์ ที่อัตรา (1:5-1:30) : 2 HP
* Motor ค่าประมาณต้นกำลังมอเตอร์ ที่อัตรา (1:40-1:60) : 1 HP

Diamension (mm)

Size	KW	Ratio	A	AB	B	BB	BC	CC	E1	E2	F	G	M	N	Z
50	0.18	1/5 1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	155	84	145	95	50	60	93	102	90	14	220	116	11
60	0.37		170	92	165	110	55	60	105	120	100	15	260	126	11
70	0.37		206	110	195	130	65	70	120	135	120	20	295	156	15
70	0.75		206	110	195	130	65	70	120	135	120	20	295	156	15
80	0.75		232	128	210	140	70	80	130	150	140	20	320	176	15
80	1.5		232	128	210	140	70	80	130	150	140	20	320	176	15
100	1.5		266	145	245	155	90	100	155	180	190	30	375	226	15
120	2.2		340	182	285	185	100	120	185	215	220	30	450	266	18
120	3		340	182	285	185	100	120	185	215	220	30	450	266	18
135	3		375	200	320	210	110	135	210	235	260	35	495	306	18
135	4		375	200	320	210	110	135	210	235	260	35	495	306	18
155	5.5		442	236	392	252	140	155	245	295	290	45	590	350	20
175	7.5		465	240	412	262	150	175	267	323	320	45	640	394	20
200	7.5		524	280	480	305	175	200	290	360	370	42	710	440	22
200	11		524	280	480	305	175	200	290	360	370	42	710	440	22

Size	KW	Flange						Input Hole			Output Shaft
		LA	LB	LC	LE	LG	LZ	Q	U	T x V	LS	S	W x Y
50	0.18	115	95	140	5	10	M8	25	11	4X12.8	40	17	5x3
60	0.37	130	110	160	5	12	M8	35	14	5x16.3	50	22	7x4
70	0.37	130	110	160	5	12	M8	35	14	5x16.3	60	28	7x4
70	0.75	165	130	200	5	15	M10	45	19	6x21.8	60	28	7x4
80	0.75	165	130	200	5	15	M10	45	19	6x21.8	65	32	10x4.5
80	1.5	165	130	200	5	15	M10	55	24	8x27.3	65	32	10x4.5
100	1.5	165	130	200	5	15	M10	55	24	8x31.3	75	38	10x4.5
120	2.2	215	180	250	5	18	M12	65	28	8x31.3	85	45	12x4.5
120	3	215	180	250	5	18	M12	65	28	8x31.3	85	45	12x4.5
135	3	215	180	250	5	18	M12	65	28	8x31.3	95	55	15x5
135	4	215	180	250	5	18	M12	65	28	8x31.3	95	55	15x5
155	5.5	265	230	200	5	20	M12	85	38	10x41.3	110	60	15x5
175	7.5	265	230	200	5	18	M12	85	38	10x41.3	110	65	18x6
200	7.5	265	230	200	6	18	M12	85	38	10x41.3	125	70	20x7
200	11	300	350	350	6	18	M12	110	42	12x45.3	125	70	20x7
